产品介绍
快乐海岸GPRS DTU数据传输模块是一款RS485转GPRS通信模块，使用本模块可以轻松的实现RS485到网络的双向数据透明传输。
快光海岸 www.klha.com 研发的 GPRS DTU ，只需要一张开通GPRS的SIM卡，简单设置参数，就可以将外接串口设备的数据透明传输到公网固定IP或者域名的主机上，并可以接受服务器的反馈命令。特别适合中心对多点、点多分散、不方便布线、数据有实时要求的传输。

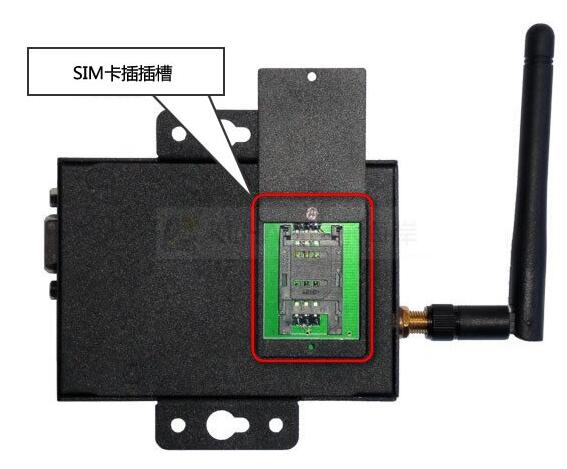

使用或测试本产品必须具备如下条件：1. 能上网、开通GPRS流量功能 的SIM手机卡（大卡） 2. 能收发远程数据的服务器或能上外网的电脑（要求网络管理员将外网IP通过端口映射的方式转到测试的电脑上）！因产品具有一定的技术性，没有动手能力或条件的用户建议咨询后购买。
技术参数
| 参数 | 值 |
| 输入电压 | DC6-24V |
| 平均功耗 | 0.22W~0.36W，最大3W |
| 工作环境 | -10℃~85℃ |
| 存储温度 | -20℃~70℃ |
| 外形尺寸 | 91mm×65mm×24mm |
| 发送模式 | 透明传输或指令格式 |
| 数据接口 | RS485 |
| 波特率范围 |
2400/4800/9600/14400/19200/28800/33600/ 38400/57600/115200/230400/460800/921600 |
| 最大发射功率 | GSM900 class4（2W），DCS1800 class1（1W） |
| 工作频段 | GSM850/900,DCS1800/1900,全球通用 |
接口说明
![[SG5090B]GPRS DTU数传模块 RS485转GPRS 接口说明](http://www.klha.com/uploads/allimg/160414/150K1C21-4.gif)
| 名称 | 说明 |
| V+ | 对外供电电源正极 |
| V- | 对外供电电源负极 |
| B- | RS485通讯接口B- |
| A+ | RS485通讯接口A+ |
指示灯说明
| 序号 | 名称 | 说明 |
| 1 | DATA | 是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输 |
| 2 | NET | SIM卡是否接入网络。亮表示已接入；灭表示未接入 |
| 3 | ACT | 模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作 |
| 4 | PWR | 供电是否正常。亮表示正常；灭：表示不正常 |
内部按钮功能
| 名称 | 说明 |
| RESET | 模块复位重启 |
| RELOAD |
按下1s恢复默认设置，按下3s以上恢复出厂设置 |
硬件说明
外形尺寸
下载地址： http://www.klink.cn/support/download/4/KG50B90.html （请复制到浏览器地址栏后打开）
