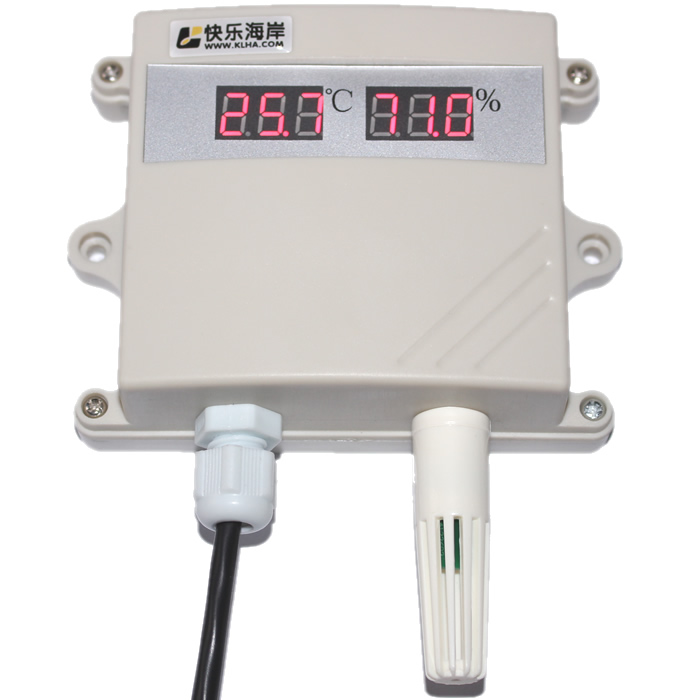

快乐海岸 KD21V10 室内LED显示温湿度0-10V电压变送器

产品介绍

温湿度传感器为可远距离传输的温湿度传感器，采用电压0-10V输出工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度传感器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列传感器采用分体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

技术参数

参数	技术指标
温度测量范围	-40℃~80℃（量程可订制）
自带传感器	内置SHT10
显示测湿范围	0~100%RH
测量精度	1%FS
带载数据	1个温湿度传感器
输出接口	DC0-10V
耗电	<4mA
存储温度	-40 - 85℃
运行环境：	-40℃～+85℃

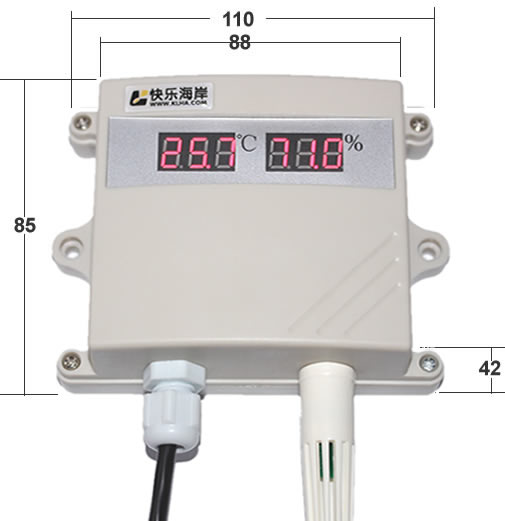

外形尺寸	110×85×40mm³

接口说明

设备自带两个接口，一个是传感器接口，一个是电流接口。如右图所示：左边为电源及电压输出端，右边为温度传感器接口。
左边接口会引出四个接线座方便用户接线。

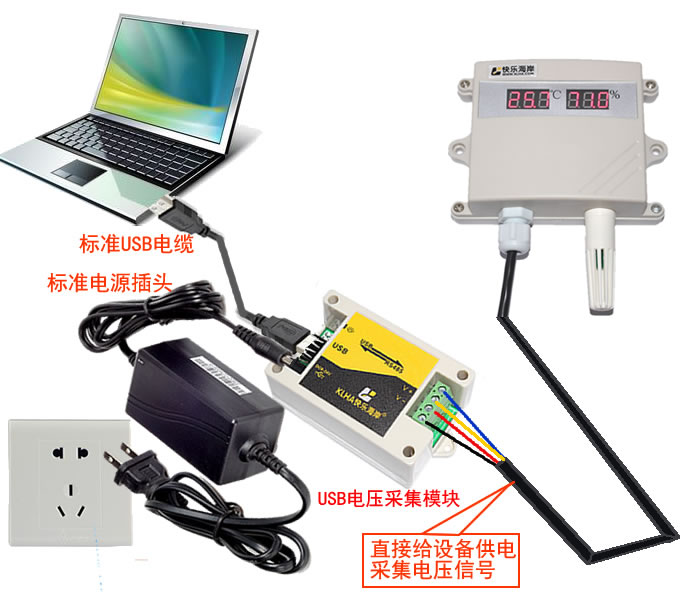

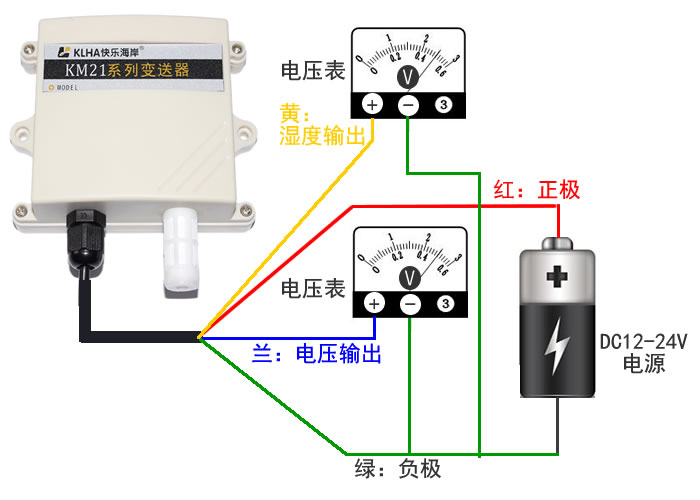

本设备采集工业通用的电压0-10V信号输出的方式，下图为典型的应用接线示意图。其中V-为电压输出及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电压输出；V+与T+之间为温度信号电压输出。因输出为是电压信号

使用说明

本设定的湿度检测量程为0-100%RH，那电压与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电压值为AR,那实际对应的湿度值HR为：

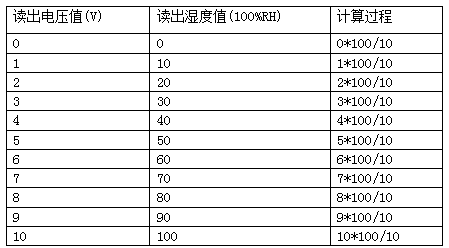

HR=AR*HA/10 ，则常用数据可列表如下：
读出电压值(V) 读出湿度值(100%RH) 计算过程

比如设定的温度测量范围为:-30至80℃,那电压与温度的关系如下表所示: 若，温度满量程记为TA，读出的电压值为AR,那实际对应的湿度值TR为：

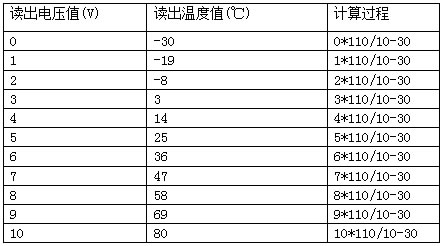

TR=AR*TA/10-30
读出电压值(V) 读出温度值(℃) 计算过程
