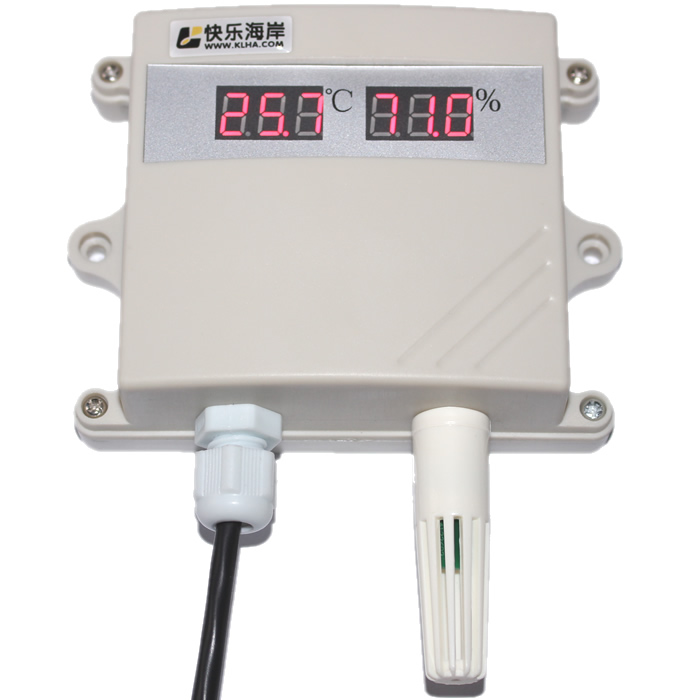

快乐海岸 KD21M10 LED显示4-20ma电流变送器

产品介绍

温湿度传感器为可远距离传输的温湿度传感器，采用4-20mA工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度传感器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列传感器采用分体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。

技术参数

参数	技术指标
温度测量范围	-40℃~80℃（量程可订制）
自带传感器	内置SHT10
显示测湿范围	0~100%RH
测量精度	1%FS
带载能力	12V 供电 600Ω 24V 供电 1.2KΩ
输出接口	4-20mA ±0.5℃
耗电	<4mA
存储温度	-40 - 85℃
运行环境：	-40℃～+85℃
外形尺寸	110×85×40mm³

接口说明

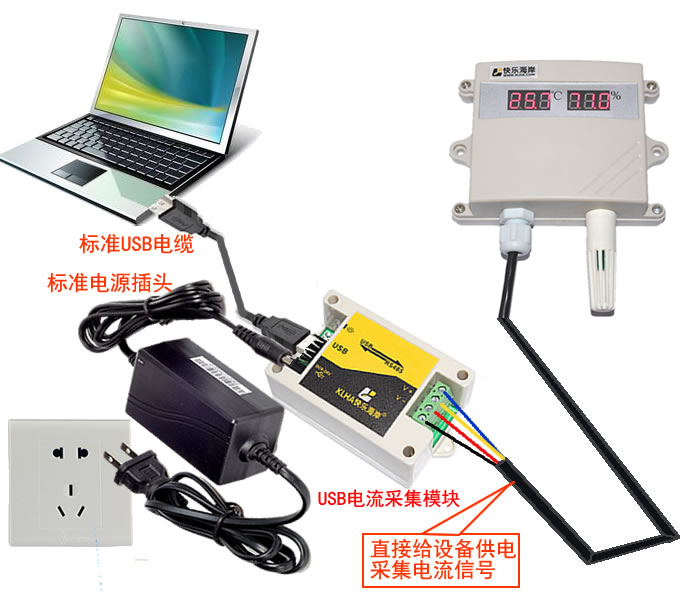

设备自带两个接口，一个是传感器接口，一个是电流接口。如右图所示：左边为4-20mA输入端，右边为温度传感器接口。
左边4-20mA接口会引出四个接线座方便用户接线。

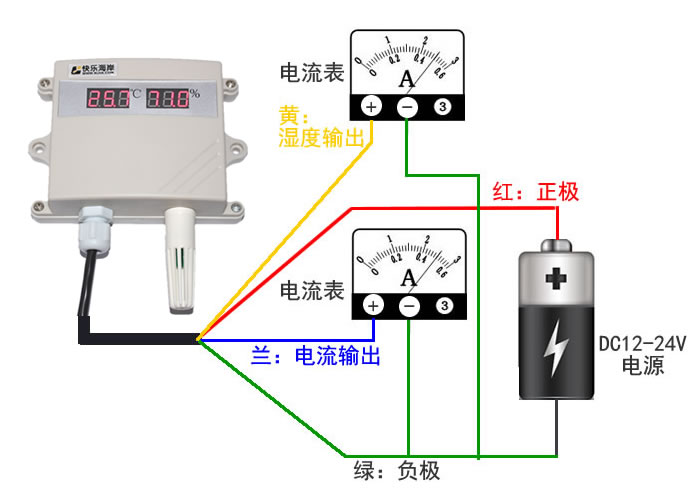

本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电流输出；V+与T+之间为温度信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。

使用说明

因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度或湿度数值的关系。
本设定的温度检测量程为0-100，那电流与湿度的关系如下表所示：若，温度满量程记为HA，读出的电流值为AR,那实际对应的温度值HR为：
HR=（AR-4）*HA/16 ，则常用数据可列表如下：

读出电流值(mA)	读出湿度值(100%RH)	计算过程
4	0	(4-4)*100/16
8	25	(8-4)*100/16
12	50	(12-4)*100/16
16	75	(16-4)*100/16
20	100	(20-4)*100/16

比如设定的温度测量范围为:-30至80℃,那电流与温度的关系如下表所示: 若，温度满量程记为TA，读出的电流值为AR,那实际对应的湿度值TR为：
TR=（AR-4）*TA/16-30

读出电流值(mA)	读出温度值(℃)	计算过程
4	-30	(4-4)*110/16-30
8	2.5	(8-4)*110/16-30
10	11.25	(10-4)*110/16-30
12	25	(12-4)*110/16-30
16	52.5	(16-4)*110/16-30
