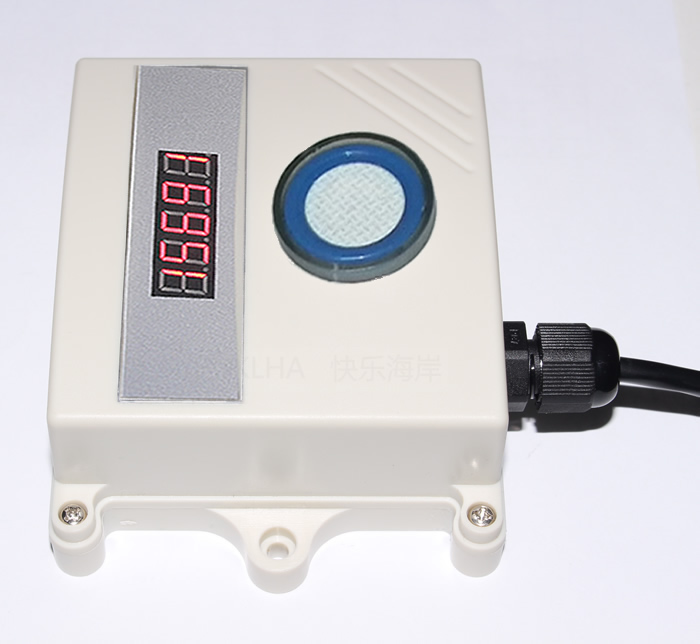

产品介绍
KD21B30-VOC 空气质量传感器(VOC)传感器原内置高精度电化学传感器。产品采用4-20mA标准电流接口，可实现多点同时监测，组网并远传。
| 探测气体 |
空气质量、甲醛、酒精、一氧化碳等有机挥发气体； 香烟、木材、纸张燃烧烟雾等。 |
技术参数
| 参数 | 技术指标 |
| 测量范围 | 0-100ppm |
| 最大允许误差 | ±10ppm； |
| 重复测试 | ±5ppm； |
| 波特率 | 9600 |
| 通讯端口 | RS485 |
| 供电电源 | 总线供电，DC6V-24V 1A |
| 耗电 | 4W |
| 运行温度 | -30 - 85℃ |
| 工作湿度环境： | 0～95%RH |
| 外形寸 | 115×96×30mm³ |
使用说明
1.接线
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |
2.设备地址设置通过软件设置，参见通讯协议部分。
3.通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
详细通讯协议，请下载产品说明书。

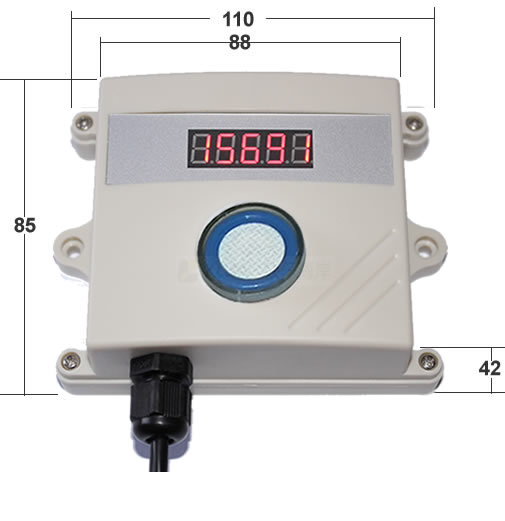

外形尺寸

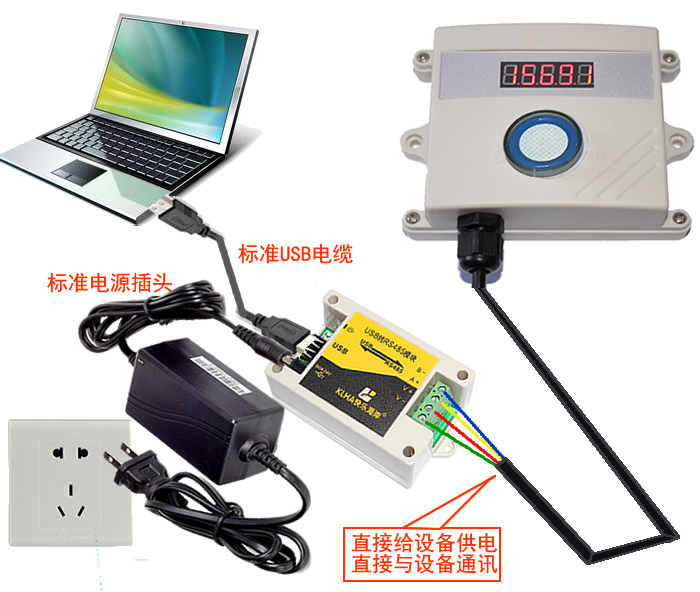

基本应用

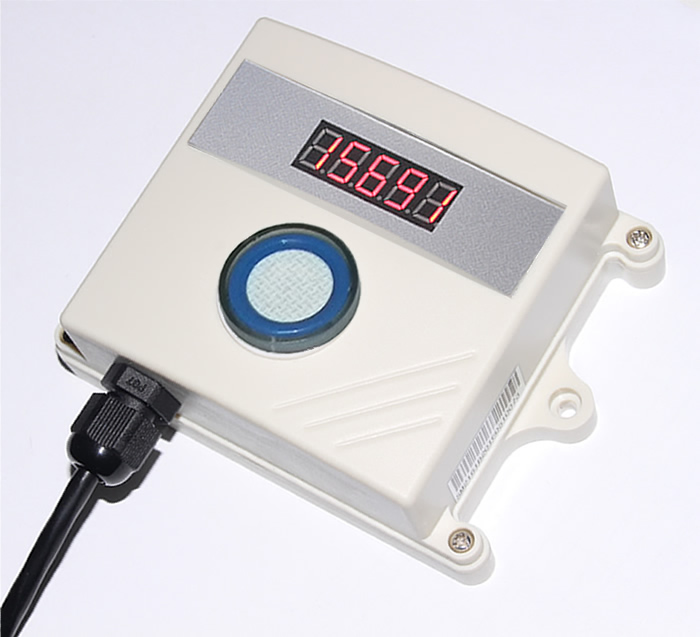

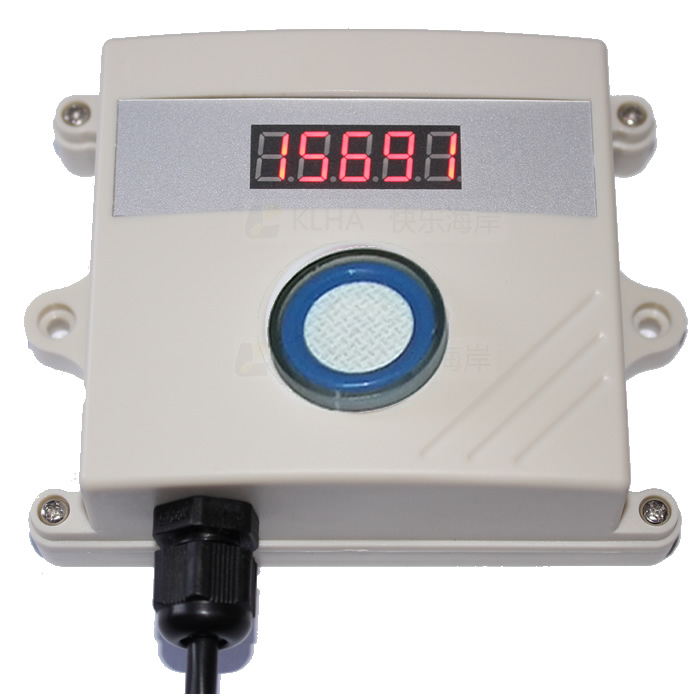

实拍照片
