产品概况


KD58B30-PM25室内空气质量PM25传感器为RS485总线式PM25传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。适用于室内空气质量检测。本产品支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。1、二氧化碳传感器采用韩国进口非色散红外气体检测技术检测二氧化碳气体浓度，具有测量精度高、调校周期长、 重复性好、测量范围宽、使用寿命长、不受其它背景气体（CH4、H2S、SO2、N2、O2 等）影响等优点。2、传感器在设计上采用高性能单片微机和高集成数字化电路，结构简单、性能可靠、调试、维护方便。
使用注意：1.设备所内置CO2传感器属于非色散红外二氧化碳传感器，需要充分的通电加热后才能达到良好的使用状态，我们建议你至少预热5分钟，甚至达到1-3小时预热。2.本产品用于大棚、环境、空气质量控制的二氧化碳探测装置。适宜于二氧化碳浓度的探测,二氧化碳气体敏感元件测试浓度范围：0 -2000ppm。


技术参数

接口说明

若有水进入设备，请立即停止使用。设备进水导致设备损坏的情况不在免费质保范围。

1．         接线

直接使用设备自带的引线，可根据颜色提示进行接线。

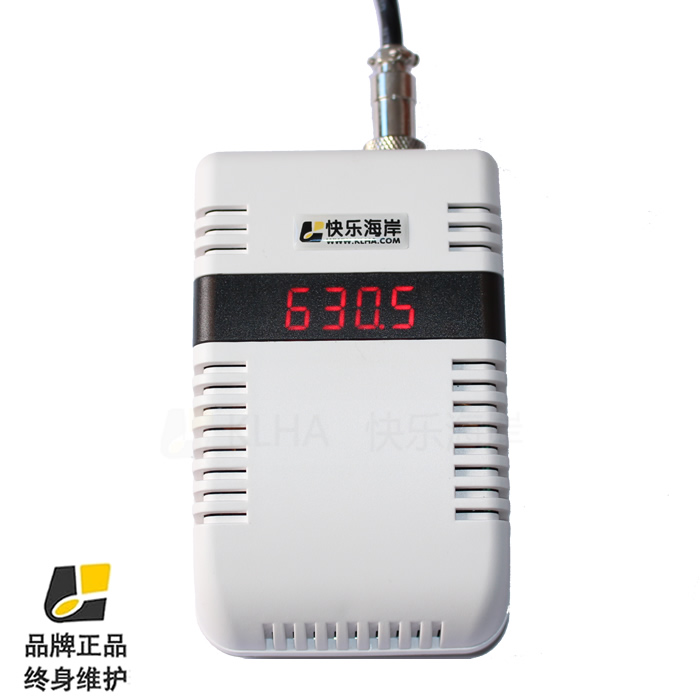

显示说明

 如上图所示，产品上自带LCD显示器，可以显示当前CO2浓度值及空气质量状态，出厂时默认报警阀值为1000ppm，当前值大于1000ppm时，则设备内部报警器报警，显示器最下一排显示空气质量：差及“报警”。

3.指示灯说明

   设备自带了3个指示灯，分别为电源指示，通讯指示及报警指示。

PWR为电源指示，该指示灯只要通电即常亮。

ACT 为通讯状态指示，当设备有通讯操作时，会闪烁。

典型应用

KD5870B通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。
下图是基于KD5870B传感器典型CO2含量值监测与控制的RS485组网结构图，每个KD5870B传感器都有一个节点编号，一个小系统，可以放置1-15个KD5870B传感器传感器。 因每个KD5870B传感器采用宽电源供电，所以整个系统都可以采用总线供电的方案。

                                                                                         RS485组网方案

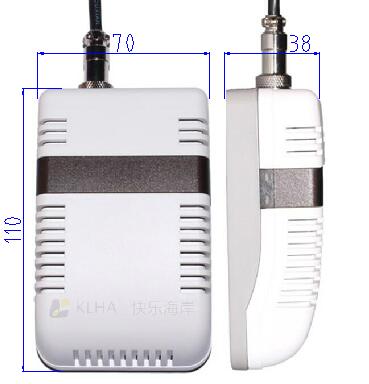

外形尺寸

单位: mm

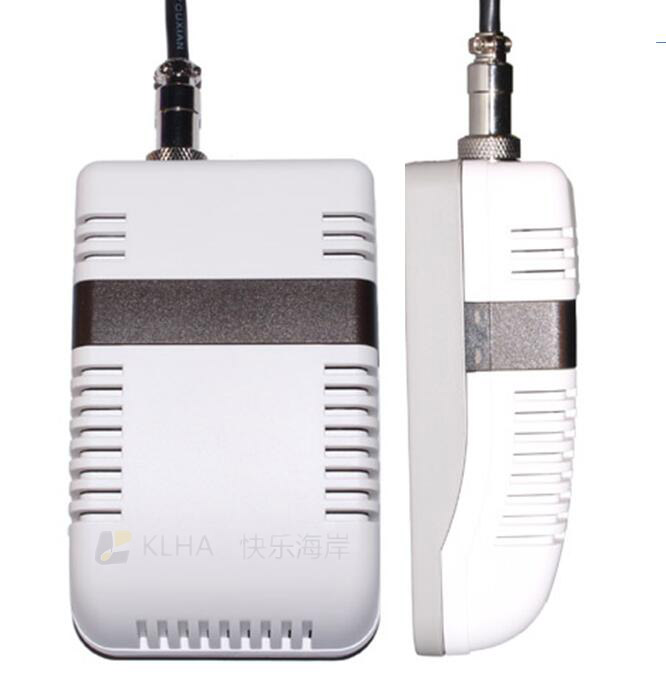

实拍照片

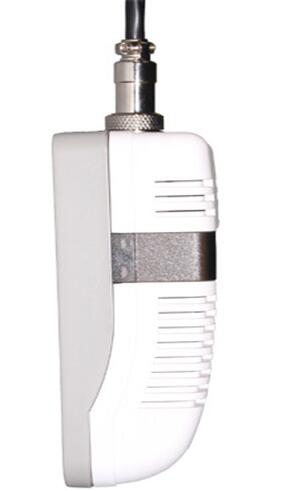

产品侧面

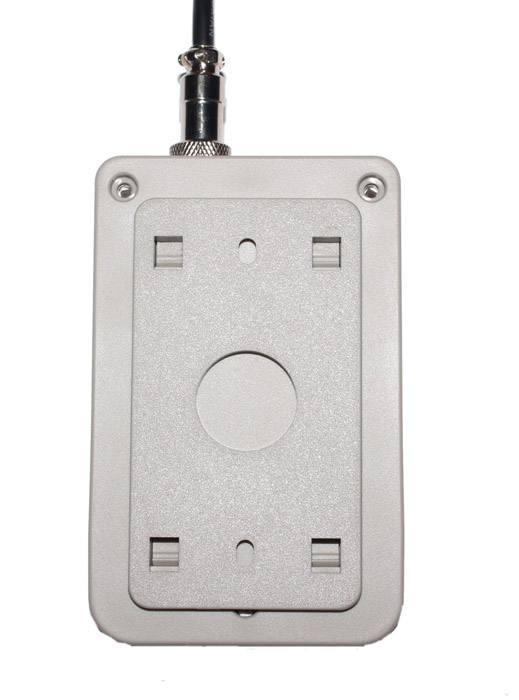

产品背面

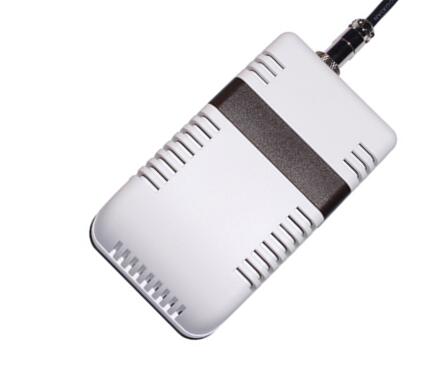

实拍照片

相同外形不带显示的室内空气质量CO2传感器 KM5870B

关键词： KD5870B,显示型,室内空气质量,红外,CO2传感器 ， 暂无备注

应用开发资料

产品应用软件
