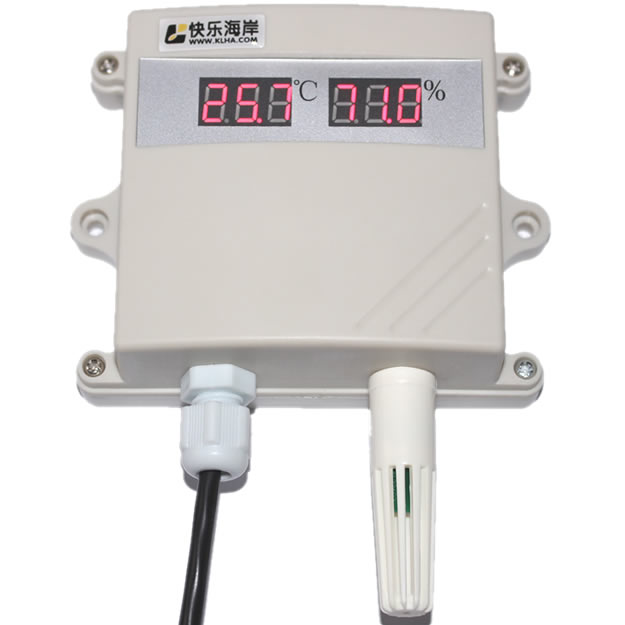

快乐海岸 KD21B10 室内外机房大棚用数显温湿度变送器传感器输出 RS485

产品介绍

KD21B10温湿度变送器为RS485总线式温湿度变送器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
本产品可应(1)KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
产品标配无电源，无传感器，建议选配快乐海岸KHT系列传感器及电源。

技术参数

参数	技术指标
显示测温范围	-40℃~+85℃
传感器标称测温精度	±0.5℃ @25℃
显示测湿范围	0~100RH
传感器测湿精度	±4.5%RH @25℃
波特率	9600 （可订制其它波特率）
通讯端口	RS485
供电电源	总线供电，DC6V-24V 1A
耗电	2W
存储温度	-40 - 85℃
运行环境	-40℃～+85℃
外形尺寸	117×85×41mm³

接口说明

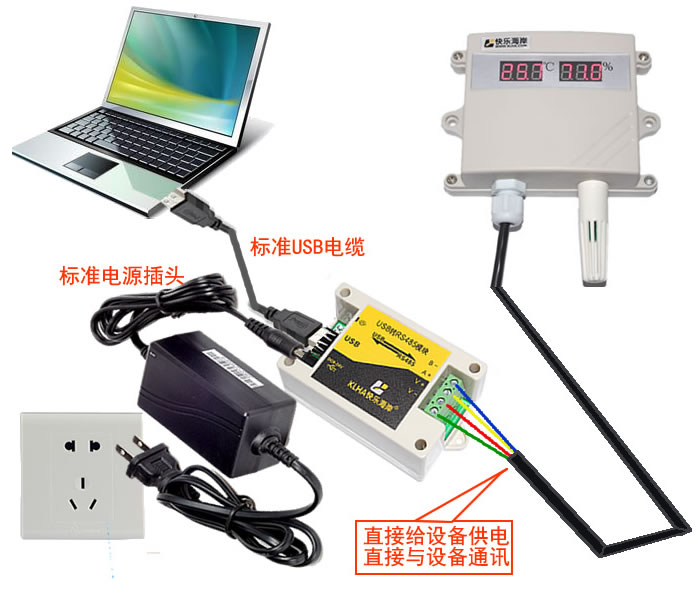

直接使用设备自带的引线，根据颜色提示进行接线

线芯颜色	标号	说明
红色	V+	电源正，电压范围：DC6-24V
绿色	V-	电源负极
黄色	A+	RS485 A+
兰色	B-	RS485 B-

通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。

详细通讯协议，请下载产品说明书。
