产品介绍
KC72B31设备由水传检测传感器、电压输入控制器及电源线等几部分组成，可以实现土壤水分的自动控制。设备自带RS485通讯功能。
用户自行设置上下限参数，设备有两路继电器输出。

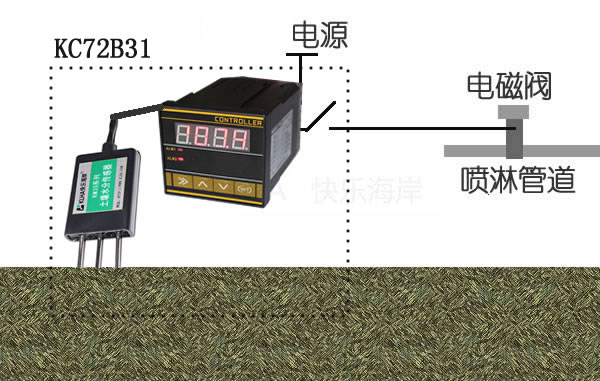

应用与方案
本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分控制系统(3) 食用菌水分控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。从而实现水分的自动控制。
技术参数
|
参数
|
参数值
|
|
供电电压
|
AC220V
|
|
测量范围
|
0-100%
|
|
测量精度
|
±3%FKD
|
|
功率
|
<5w
|
|
触点容量
|
继电器触点容量：AC220V/3A
|
|
外形尺寸
|
控制器：72×72
|
|
开孔尺寸
|
控制器：68X68
|
| 参数 | 技术指标 |
| 电源电压范围 | DC12～24V(直流电压) |
| 测量范围 | 0～100% |
| 测量精度 | 3%FKD |
| 探针长度 | < 65mm |
| 探针直径 | Φ3mm |
| 探针材料 | 不锈钢 |
| 密封材料 | 环氧树脂 |
| 响应时间 | < 1秒 |
| 测量稳定时间 | < 2秒 |
| 输出信号 | DC0-5V |
| 测量频率 | 100MHz |
| 测量区域 | 以中央探针为中心，周围30mm高为70mm区域 |
| 产品功耗 | < 1W |
| 运行环境： | -30℃～+85℃ |
| 外形尺寸 | 70×45×18mm(不含探针) |
接口说明
设备由单排4位数码管显示水分含量值。用户可以根据实际控制需求来设置上下限值，从来分别控制2个继电器的动作。
出厂前，水分传感器已与控制器接线接好。电源线也接了，用只需接上电源，并将用户的控制设备继入到继电器的触点。
设备为三芯输出接口，红线、黑线是传感器电源接口，兰线是电流输出接口。
具体颜色与引脚定义如下表所示：
说明 线色 技术说明
供电电源正 红色 12-24电源电压正极
供电电源负 黑色 12-24V输入电压负极
电压输出正 兰色 0-4.5V对应水分重量比含水率0-24%（体积比0-100%）
电压输出负 黑色 电压信号地
土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的质量在土壤总质量中占的百分比。实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。农作物正常生长所需的适宜含水率土壤为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。
因输出为模拟量，设计时为防止量程溢出，在常用水中，最大输出值约为4.5V。故DC4.5V可作为设定的满量程。下面介绍电流与具体水分数值的关系。本设定的水分检测量程为0-24%，那电流与湿度的关系如下表所示：若水分满量程记为V1，读出的电流值为V,那实际对应的水分含量值HR为：
HR=V*HA/V1 ，则常用数据可列表如下：
|
电压值(V) |
实际含水量值(%) |
含水量显示值 |
|
1 |
5.3 |
22.1% |
|
2 |
10.6 |
44.1% |
|
3 |
15.9 |
66.3% |
|
4 |
21.3 |
88.7% |
|
4.5V |
24 |
100% |
外形尺寸
控制器的外形尺寸为72*72，开孔尺寸为66*66
土壤水分传感器的外形尺寸

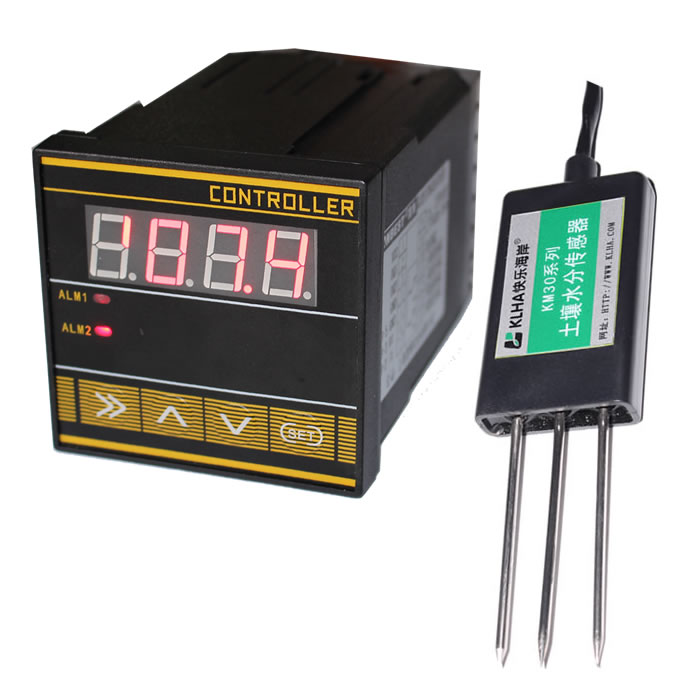

产品照片

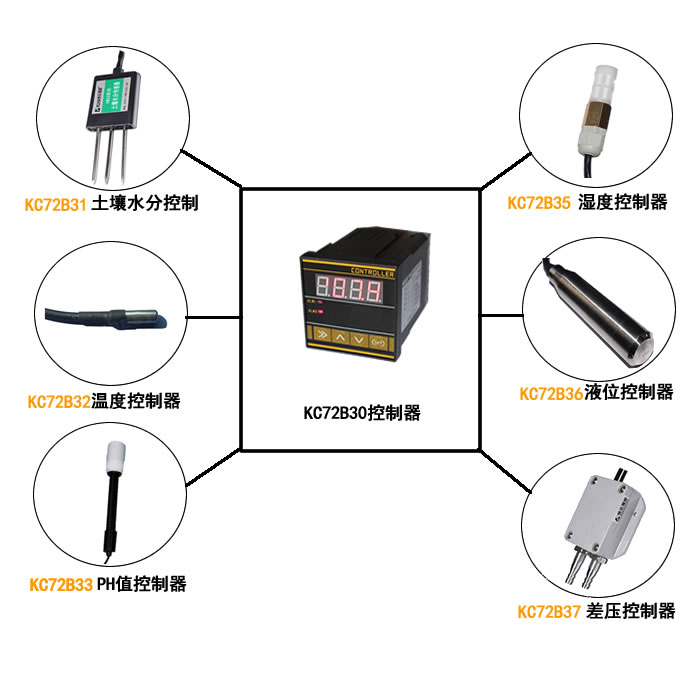

产品选型
关键词： 0-5V、土壤水分传感器、水份检测、水份、土壤水份、水分检测、水份含量、土壤湿气、土壤湿度， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
下载地址： http://www.klink.cn/support/download/4/KC72B31.html （请复制到浏览器地址栏后打开）
