产品介绍

---

KT5090是一款RS232/RS485转网络通信模块，使用本模块可以轻松的实现串口到网络的双向数据透明传输，RS485组网型大屏LCD壁挂式温湿度显示仪为RS485总线式温湿度显示仪，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
本产品可应(1) KMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。

应用方案

---

技术参数

---

参数	技术指标
输入电压	DC6~24V
平均功耗	0.72W
总功耗	< 1W
工作环境	-10℃~85℃
存储温度	-20℃~70℃
数据模式	透明传输
数据接口	RS232/RS485、RJ45
网络	10/100M 自适应以太网接口
工作模式	TCP Server、TCP Client、UDP、UDP Server
波特率范围	从300 到790kbps 可设置，最高可达3Mbps
外形尺寸	见尺寸图

上面是KT50B90主机的技术参数， KT50B90是通过RS485与传感器连接的。下面是传感器技术参数：

参数	技术指标
温度测量范围	-30℃~80℃
内置传感器	SHT10
显示测湿范围	0~100%RH
测量精度	4.5%FKD
支持传感器个数	1个
通讯接口	RS485
耗电	<4mA
存储温度	-40
运行环境	-40℃～+80℃
外形尺寸	见尺寸图

接口说明

---

KT5090B设备自带4个接口，一个电源接口、一个是RJ45网络接口、一个RS232接口、RS485接口及电源输出接口。
如下图所示： 供电电压建议为6-24V之间。

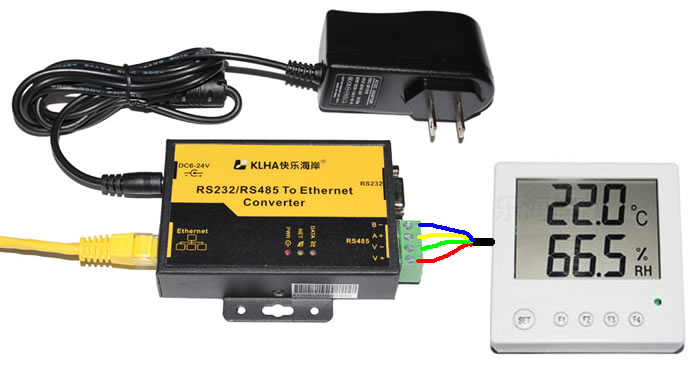

传感器接线图

---

通讯协议

---

产品基于以太网接口，使用的是MODBUS-RTU协议，内部通讯波特率为9600，8，n，1

     上位机发送命令（都是十六进制）:
[设备地址][命令号][00][00][00][02][CRC低8位][CRC高8位]
意义如下：A、设备地址：传感器自带的ID地址。
B、命令号：0x03。
C、CRC校验，读取个数高8位、低8位。
举例：查询1#传感器数据：[01 03 00 00 00 02 C4 0B]
传感器回复：[01 03 04 05 8D 16 6E E5 58]
传感器响应格式：
[设备地址][功能号] [数据长度][数据1][数据2][CRC低8位][CRC高8位]
上例查询回复中：01表地址1，前面一个03为功能码，表示数据查询，后一个04表共有两个数据，第一个数据为05 8D 折成10进制即为：1421,因传感器分辨率为0.01,该值需除以100,即实际温度值为14.21度，同理：16 6E 为湿度值，十进制数据为：5742，湿度值为57.42
为方便查询：1-5#查询的命令为：
查询1#传感器命令(十六进制)：01 03 00 00 00 02 C4 0B
查询2#传感器命令(十六进制)：02 03 00 00 00 02 C4 38
查询3#传感器命令(十六进制)：03 03 00 00 00 02 C5 E9
查询4#传感器命令(十六进制)：04 03 00 00 00 02 C4 5E

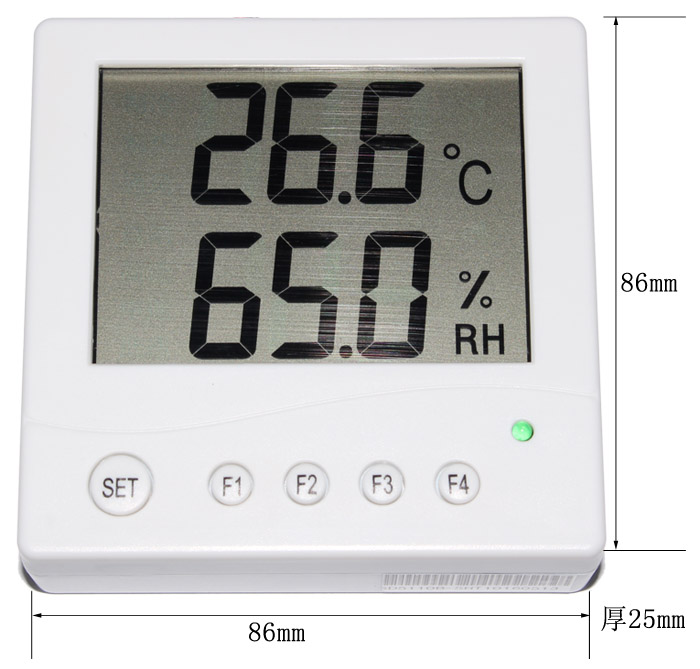

外形尺寸

---

基本配件

---

应用开发资料

产品应用软件
