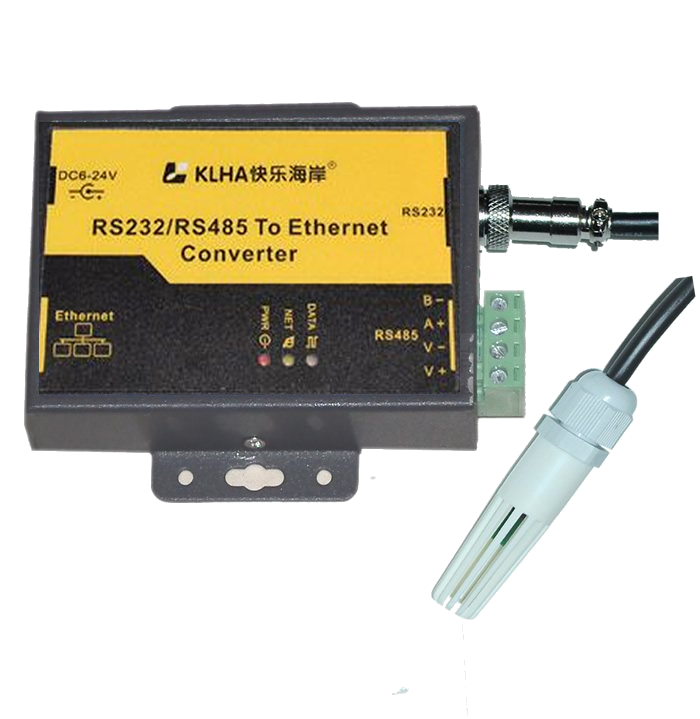

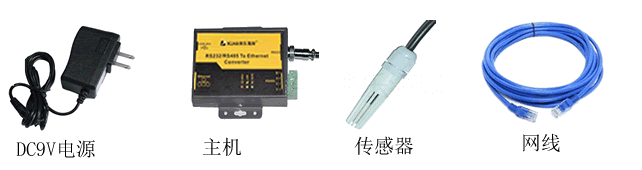

产品介绍

---

          产品是一款工业级以太网型温湿度变送器，将单独某一位置的温度、湿度通过以太网传输到服务器。利用已架设的以太网网络实现远距离的温度、湿度的采集、存储、数据共享和远程传输，减少现场施工的工程量。

        在机房监控系统、电力系统、工业自动化控制、安防工程、医疗卫生监控、农业监控系统、能耗监控系统、环境监测系统、智能家居等领域广泛应用。

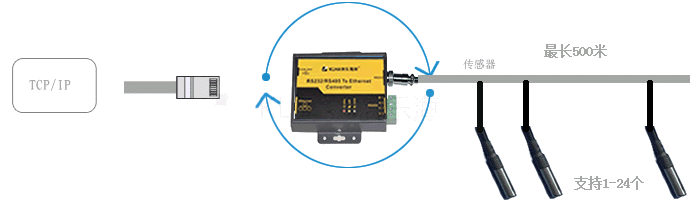

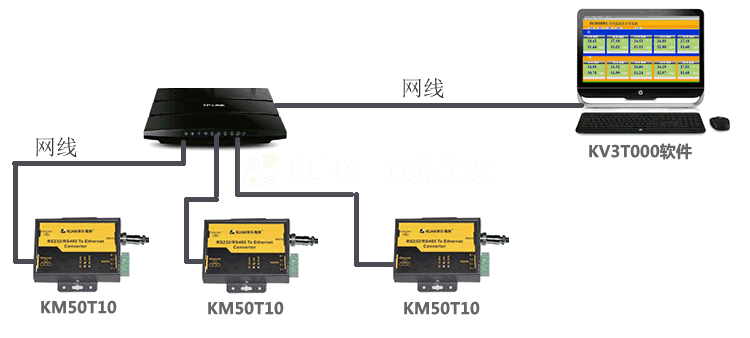

应用方案



---





参数	技术指标
温度测量范围	-30℃~80℃（变送器支持量程：-40℃~120℃）
支持传感器	KHT系列、SS2X系列、SHT10,SHT11,SHT15,SHT71,SHT75
显示测湿范围	0~100%RH
测量精度	4.5%FKD
支持传感器个数	1个
通道接口	TCP/IP 以太网
耗电	<4mA
存储温度	-40 - 80℃
运行环境：	-40℃～+80℃
外形尺寸	见尺寸图

接口说明

---

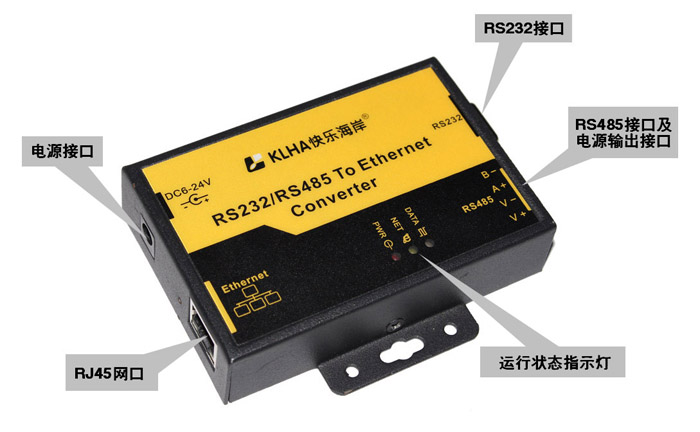

设备自带4个接口，一个是传感器接口，一个是RJ45网络接口、一个电源接口、备用接口。如右图所示： 供电电压建议为6-24V之间：







通讯协议

---

产品基于以太网接口，使用的是MODBUS-RTU协议，内部通讯波特率为9600，8，n，1

     上位机发送命令（都是十六进制）:
[设备地址][命令号][00][00][00][02][CRC低8位][CRC高8位]
意义如下：A、设备地址：传感器自带的ID地址。
B、命令号：0x03。
C、CRC校验，读取个数高8位、低8位。
举例：查询1#传感器数据：[01 03 00 00 00 02 C4 0B]
传感器回复：[01 03 04 05 8D 16 6E E5 58]
传感器响应格式：
[设备地址][功能号] [数据长度][数据1][数据2][CRC低8位][CRC高8位]
上例查询回复中：01表地址1，前面一个03为功能码，表示数据查询，后一个04表共有两个数据，第一个数据为05 8D 折成10进制即为：1421,因传感器分辨率为0.01,该值需除以100,即实际温度值为14.21度，同理：16 6E 为湿度值，十进制数据为：5742，湿度值为57.42
为方便查询：1-5#查询的命令为：
查询1#传感器命令(十六进制)：01 03 00 00 00 02 C4 0B
查询2#传感器命令(十六进制)：02 03 00 00 00 02 C4 38
查询3#传感器命令(十六进制)：03 03 00 00 00 02 C5 E9
查询4#传感器命令(十六进制)：04 03 00 00 00 02 C4 5E外形尺寸

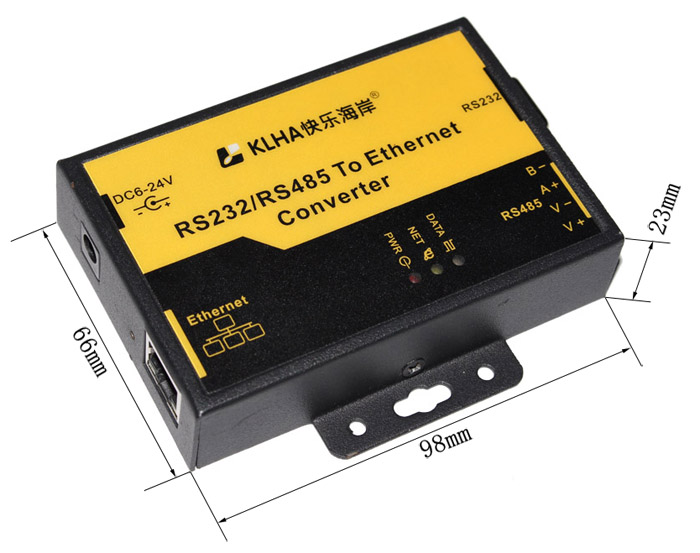

外形尺寸

---
