产品介绍
KM2161M光照度变送器采用对弱光也有较高灵敏度的硅光探测器作为传感器；具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点，适用于各种场所,尤其适用于农业大棚、城市照明等场所。
本产品为三线制4-20mA电流型光照度传感器，量程对采集的灵敏度及精度关系很大，标配量程为0-200000流明，不同的需求可参照以下型号选型或订制
KM21M61： 0～20万Lux（推荐温室大棚和户外用）
KM21M60： 0～65535Lux（推荐室内型）光照度可用照度计直接测量。
光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
以下是各种环境照度值：单位lux
黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。
技术参数
| 供电电压 | DC 24V（12V～24V） |
| 测量范围 | 0～20万Lux（推荐温室大棚和户外用） |
| 输出形式 | 电流：三线制4mA～20mA |
| 最大允许误差 | ±7%； |
| 重复测试 | ±5%； |
| 温度特性 | ±0.5%/℃ |
| 感光体 | 带滤光片的硅光探测器 |
| 波长测量范围 | 380nm～730nm； |
| 操作环境温湿度 | -40℃～85℃、0%RH～80%RH； |
| 储存环境温湿度 | -10℃～70℃、0%RH～80%RH |
| 大气压力 | 80kPa～110kPa |
| 产品重量 | 约 170 克 |
应用与方案
| 引线颜色 | 标号 | 说明 |
| 红色 | V+ | 接电源正极 |
| 兰色 | I+ | 接电源负极，同时电流表负极接到此引脚 |
| 黑色 | V- | 接电流表正极 |

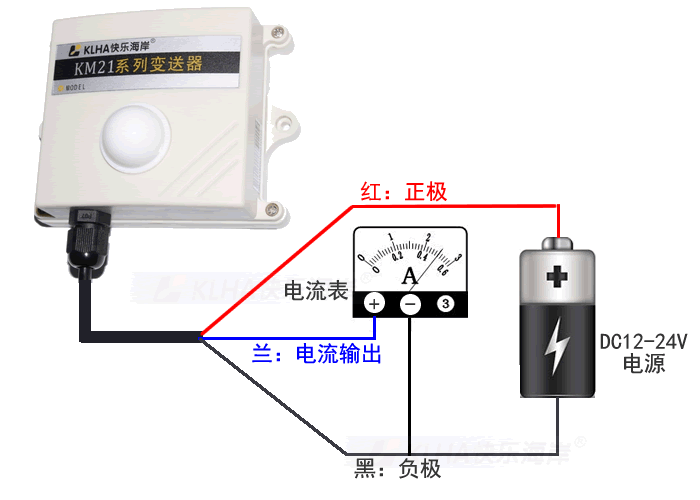

接线
光照度值的计算
测量电流I、量程A及光照度值V的关系:V= A*(I-4) /(20-4)
如果当前测量的电流值为8mA,量程为200000lux，那此时算出当前光照度为：
V=200000*(8-4)/(20-4)=50000,即50000流明。

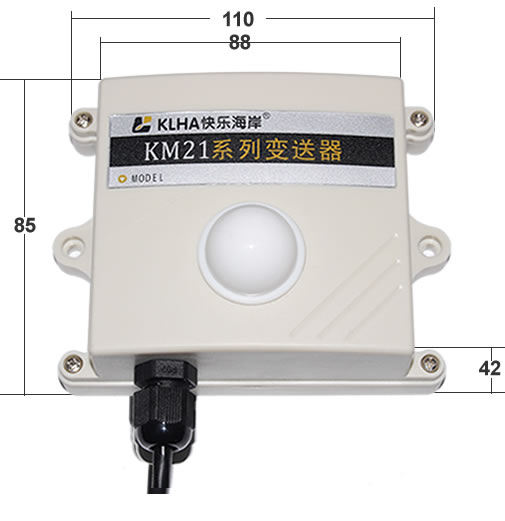

外形尺寸

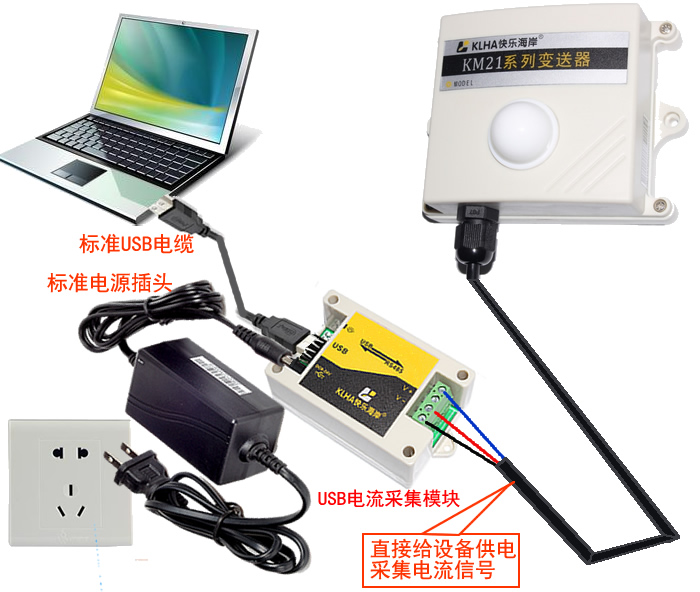

推荐测试套件

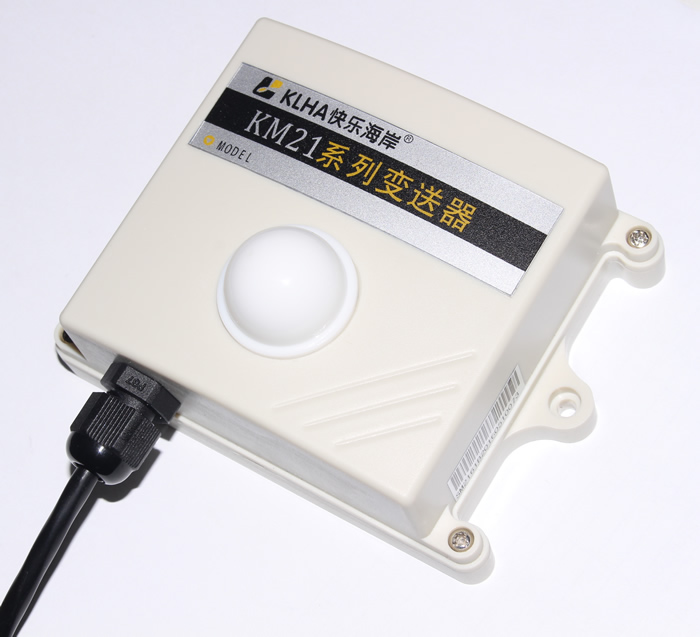

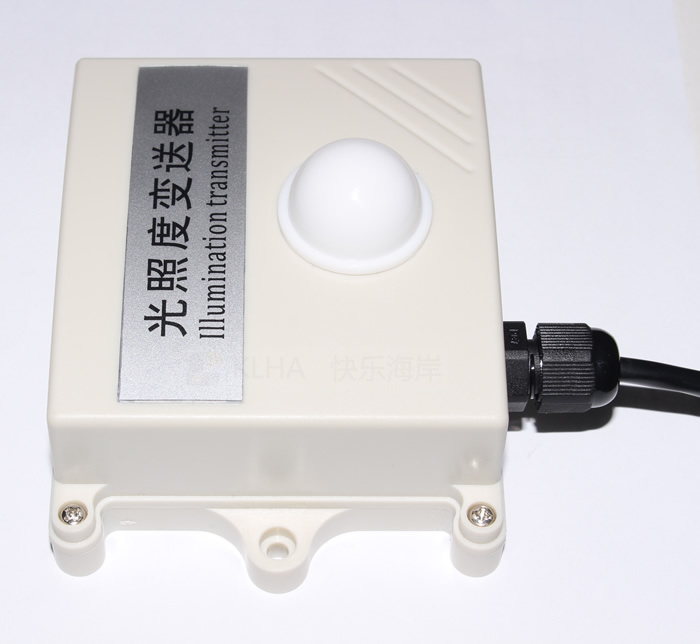

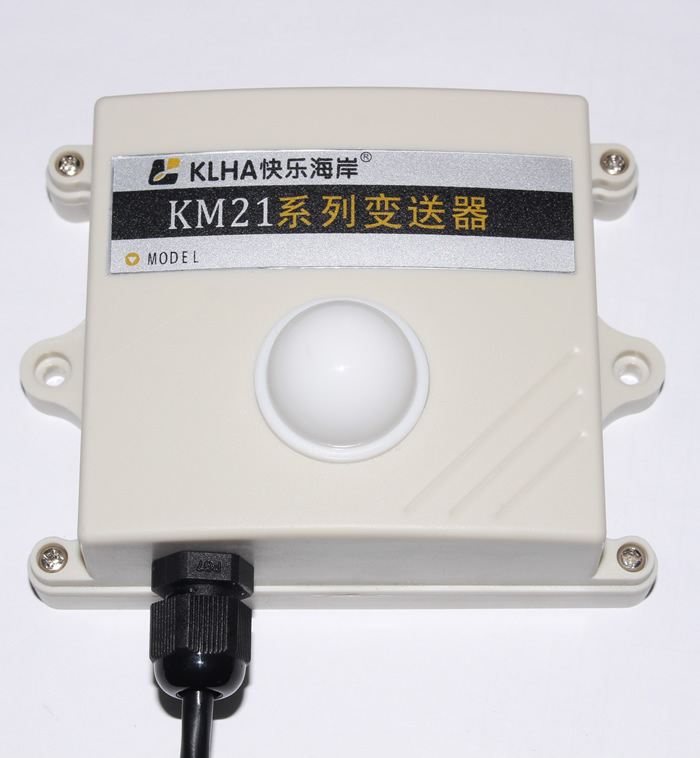

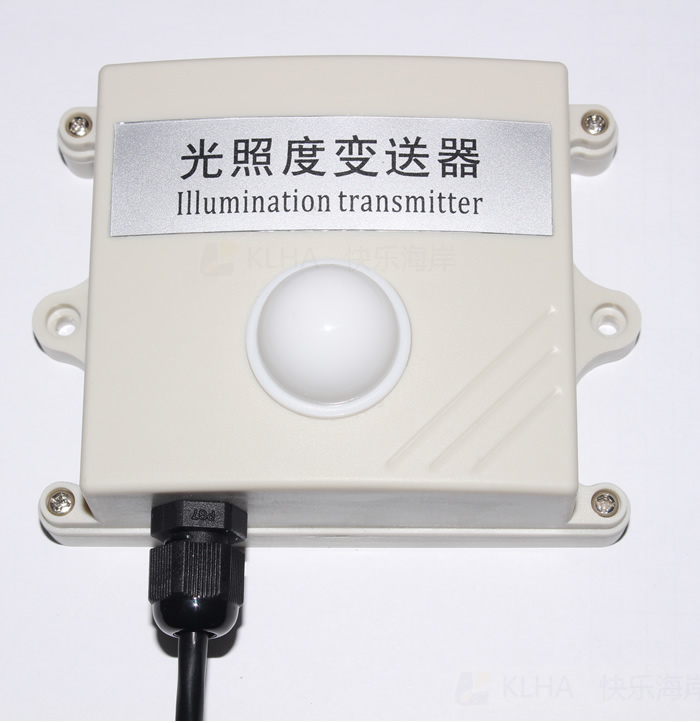

实拍照片
本产品提供了中性标签，有需要的用户购买时只需跟销售说明：
下载地址： http://www.klink.cn/support/download/4/KM21M61.html （请复制到浏览器地址栏后打开）
