产品介绍
RS485系列光照度变送器为RS485总线式光照度变送器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
适用于各种场所,尤其适用于农业大棚、城市照明等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
以下是各种环境照度值：单位lux
黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。
技术参数
| 参数 | 技术指标 |
| 光照度测量范围 | 0-65535Lux |
| 最大允许误差 | ±5%； |
| 重复测试 | ±3%； |
| 温度特性 | ±0.5%/℃ |
| 波特率 | 9600 |
| 通讯端口 | RS485,设备地址可设 |
| 供电电源 | 总线供电，DC6V-24V 1A |
| 耗电 | 2W |
| 存储温度 | -40 - 85℃ |
| 运行环境： | -40 - 85℃-40℃～+85℃ |
| 外形尺寸 | 115×96×30mm³ |
使用说明
1.接线
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |
2.设备地址设置通过软件设置，参见通讯协议部分。
3.通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
详细通讯协议，请下载产品说明书。
外形尺寸

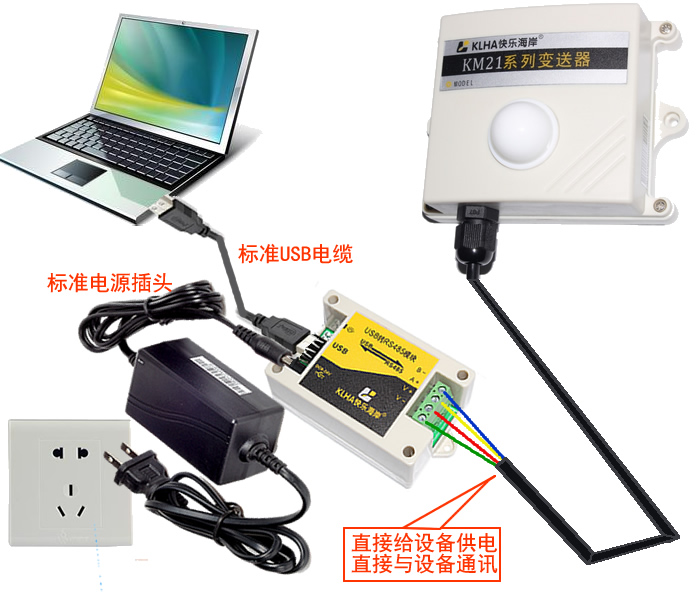

基本应用
实拍照片
本产品提供了中性标签，有需要的用户购买时只需跟销售说明：
下载地址： http://www.klink.cn/support/download/4/KM21B60.html （请复制到浏览器地址栏后打开）
