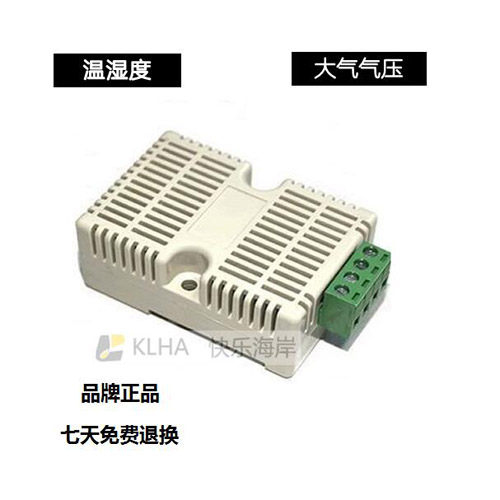

![[KM18B90]导轨式RS485网络型大气气压及温湿度一体式传感器 MODBUS-RTU协议](http://www.klink.cn/uploads/160428/2-16042Q60611L1.jpg "[KM18B90]导轨式RS485网络型大气气压及温湿度一体式传感器 MODBUS-RTU协议")
产品介绍
KM18B90产品采用瑞士高精度大气气压传感器、温湿度传感器及带过压保护的RS485输出接口，使用工业领域广泛应用的MODBUS-RTU协议，实现长距离传输，多点同时检测功能。产品具有测量准确，工作稳定，使用寿命长等特点。是大气气压及温湿度网络化集中监控的最好选择。
本产品可用移动式高度计，气压计，气象监测系统，GPS接受器/接收机;水准仪器;全站仪及各种实验室等有大气气压监测需求的场所。
技术参数及特点
接口说明
| 参数 | KM18B90 |
| 供电电压 | 6-24V |
| 测量范围 | 10-110kpa |
| 分辨率 | 0.01kpa |
| 传感器类型 | 集成微型压力传感器 |
| 测温精度 | ±0.5°C@25°C |
| 测温精度 | -30-85°C |
| 功耗 | <3W |
| 测湿范围 | 0-100%RH |
| 测湿精度 | ±4.5%RH@25°C |
| 通讯接口 | RS485 MODBUS-RTU |
| 外形尺寸 | 45×65×28mm³ |
KM18B82接口通讯方式为RS485，其引脚定义如下：
| 标号 | 引脚 | 说明 |
| 1 | VCC | DC 6-24V电源正 |
| 2 | GND | DC 6-24V电源负 |
| 3 | B- | RS485 B- |
| 4 | A+ | RS485 A+ |
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
设备默认地址1，通信波特率9600，无校验，8位数据位，1位停止位。可作为二次开发模块接入上位机软件、PLC或组态等，说明如下：
（1）上位机软件二次开发
按照标准的Modbus-RTU协议，使用03功能码来问询设备，设备收到合法指令后即做出应答。软件轮询间隔以及等待超时建议设置在100ms以上，详细通信协议以及示例请参考说明书相关部分的说明。
（2）可接入PLC或者昆仑通态、力控、组态王等组态软件。

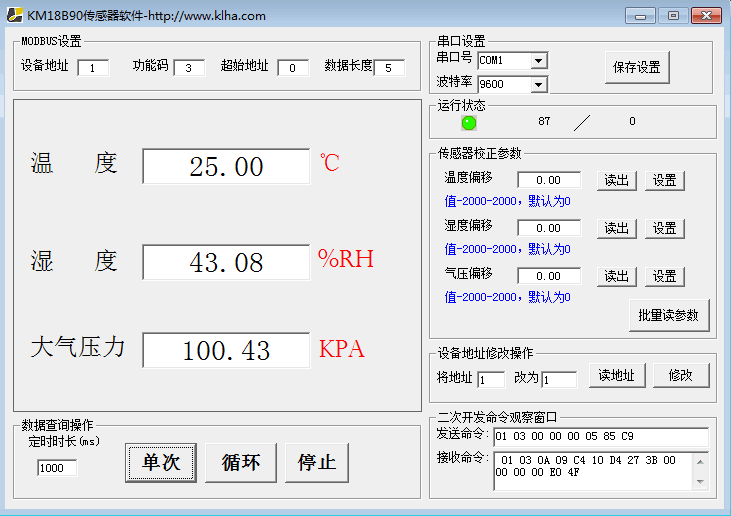

软件界面
![[KM18B90]导轨式RS485网络型大气气压及温湿度一体式传感器 MODBUS-RTU协议软件](/uploads/allimg/160503/2-160503115T5910.gif)
外形尺寸
可安装于标准35导轨
下载地址： http://www.klink.cn/support/download/4/KM18B90.html （请复制到浏览器地址栏后打开）
