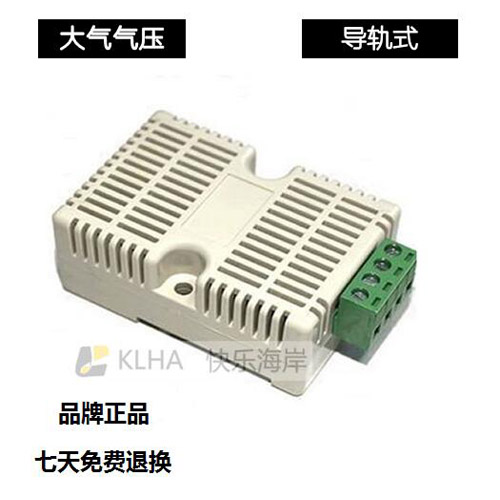

产品介绍

---

          KM18B82产品采用瑞士高精度大气气压传感器及带过压保护的RS485输出接口，使用工业领域广泛应用的MODBUS-RTU协议，实现长距离传输，多点同时检测功能。产品具有测量准确，工作稳定，使用寿命长等特点。是大气气压及温湿度网络化集中监控的最好选择。

本产品可用移动式高度计，气压计，气象监测系统，GPS接受器/接收机;水准仪器;全站仪及各种实验室等有大气气压监测需求的场所。



特点与特色

1. 采用进口传感器，精度高
2. RS485总线，通讯距离最长达1000米
3. 指令简单
4. 墙壁壁挂式安装
5. 6-24V宽电源供电
6. 组网方案，每个传感器都有一个地址，可任设意设置地址
7. 高性价比

产品参数

---

参数	KM18B82
供电电压	DC6-24V
测量范围	30-1100mbar
分辨率	0.1mbar
传感器类型	集成微型压力传感器
工作环境	-30-85°C
功耗	<3W
通讯接口	RS485 MODBUS-RTU
外形尺寸	45×65×28mm³

接口说明

---

 KM18B82接口通讯方式为RS485，其引脚定义如下：

标号	引脚	说明
1	VCC	DC 6-24V电源正
2	GND	DC 6-24V电源负
3	B-	RS485 B-
4	A+	RS485 A+

通讯协议

---

  设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。

设备默认地址1，通信波特率9600，无校验，8位数据位，1位停止位。可作为二次开发模块接入上位机软件、PLC或组态等，说明如下：

（1）上位机软件二次开发

       按照标准的Modbus-RTU协议，使用03功能码来问询设备，设备收到合法指令后即做出应答。软件轮询间隔以及等待超时建议设置在100ms以上，详细通信协议以及示例请参考说明书相关部分的说明。

（2）可接入PLC或者昆仑通态、力控、组态王等组态软件。





外形尺寸

---




可安装于标准35导轨



下载地址： http://www.klink.cn/support/download/4/KM18B82.html （请复制到浏览器地址栏后打开）

产品说明书

KM18B82 大气气压传感器说明书 | 浏览次数：213 | 直接下载

应用开发资料

产品应用软件
