产品介绍

---

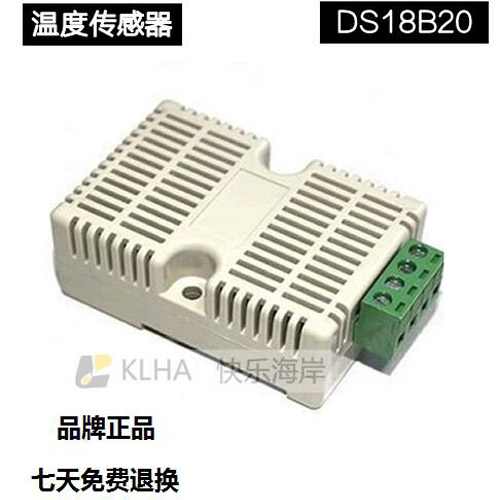

    SM1800温度传感器,配合美国专用温度传感器DS18B20及RS485总线技术,基于工业用MODBUS-RTU协议，实现低成本温度状态在线监测的实用型一体化传感器，

本传感器可应(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7) 电信机房温湿监控 （8）宾馆温度监控（9）档案室温度监控（10）智能家居温度监控(9) 其它需要监测温度的各种场合等。
为便于工程组网及工业应用，本传感器采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。

特点与特色

---

1.采用进口传感器，精度高
2.RS485远距离通信接口，最远可达1.2公里
3.指令简单、高性价比
4.标准工业导轨安装
5.5-24V宽电源供电
6.组网方案，每个传感器都有一个地址，可任意设置地址
7.提供二次开发通讯协议、赠送二次开发测试软件
8.基于工业通用的MODBUS-RTU协议，可接入PLC或组态软件
9.高精度、免校正、全数字化采集，不会因距离太远导致数据不准确

 技术参数

---

参数	值
测温范围	-20℃~+85℃
测温精度	±0.5℃
测湿精度	默认:±0.5℃ （0-85℃）
波特率	9600
通讯端口	RS232
供电电源	总线供电，DC5-24V 1A，建议使用DC5V电源
耗电	1W
存储温度	-40 - 85℃
运行环境：	-20℃～+85℃
外形尺寸	45×65×28mm³

接口说明

---

KM18B00接口通讯方式为RS485，其引脚定义如下：

标号	引脚	说明
1	VCC	DC 5-24V电源正，建议用DC5V
2	GND	DC 5-24V电源负，建议用DC5V
3	B-	RS485 B-
4	A+	RS485 A+

通讯协议

---

    设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
  设备默认地址1，通信波特率9600，无校验，8位数据位，1位停止位。可作为二次开发模块接入上位机软件、PLC或组态等，说明如下

（1）上位机软件二次开发

   按照标准的Modbus-RTU协议，使用03功能码来问询设备，设备收到合法指令后即做出应答。软件轮询间隔以及等待超时建议设置在100ms以上，详细通信协议以及示例请参考说明书相关部分的说明。

（2）可接入PLC或者昆仑通态、力控、组态王等组态软件。





外形尺寸

---





                     可安装于标准35导轨

下载地址： http://www.klink.cn/support/download/4/KM18B00.html （请复制到浏览器地址栏后打开）

产品说明书

KM18B00 温度采集器说明书 | 浏览次数：80 | 直接下载

应用开发资料

产品应用软件
