产品介绍
快乐海岸 KD21B30-PM25 采用进口PM25粉尘传感器。产品采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
本产品支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。主要用于设备除尘报警设备、空气净化设备、除尘机器人、火灾报警等等行业设备，可以检测烟颗粒，花粉孢子等颗粒；
技术参数
| 参数 | 技术指标 |
| 量程 | 0-999ug/m3 |
| PM25分辨率 | 0.1ug/m3 |
| 测温精度 | ±20ug/m3 |
| 检测颗粒最小直径 | 0．7um |
| 波特率 | 9600 |
| 通讯端口 | RS485 |
| 供电电源 | 总线供电，DC6V-24V 1A |
| 耗电 | 1W |
| 显示方式 | LED数码管显示 |
| 运行环境： | -40 - 75℃ |
| 外形尺寸 | 115×96×30mm³ |
接口说明
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |
外形尺寸
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
详细通讯协议，请下载产品说明书。

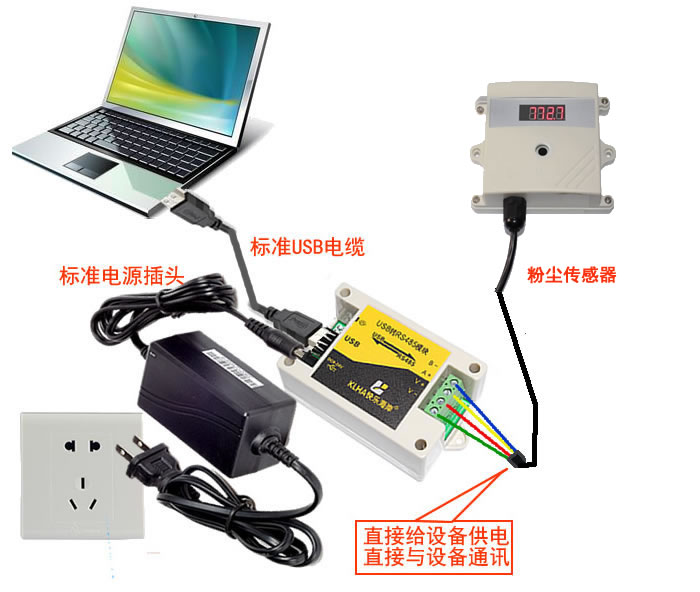

应用方案
实拍照片
服务咨询
