产品介绍
KD21B20 PH值、土壤水分及光照一体式传感器为RS485总线式多功能传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
适用于各种场所,尤其适用于土壤、污水处理等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
产品特色
一、可组网的多功能传感器，每个设备都可设置设备地址
二、采用DC7-24V宽范围电源供电
三、采用标准MODBUS-RTU协议，可直接接入PLC或组态软件
四、较高的线性度，一致性好，用户可校正
五、防护等级高达IP65
技术参数
| PH值测量范围 | 4.5到9pH |
| PH值分辨率 | 0.1 pH |
| PH值精度 | ±0.5 pH |
| 土壤水分测量范围 | 0-100% |
| 土壤水分分辨率 | 1% |
| 土壤水分精度 | ±5% |
| 光照测量范围 | 0-2000LUX |
| 光照分辨率 | 1LUX |
| 光照精度 | ±100LUX |
| 反应时间 | 3秒 |
| 探头长度 | 200mm |
| 电源 | DC 7—30V |
| 主机外形尺寸 | 115×96×30mm³ |
使用方法
测土壤PH值和湿度时,先将探头尽量深地插到土里,探头上面部分留大约1厘米.
土壤酸碱度 又称“土壤反应”。它是土壤溶液的酸碱反应。主要取决于土壤溶液中氢离子的浓度，以pH值表示。pH值等于7的溶液为中性溶液；pH值小于7，为酸性反应；pH值大于7为碱性反应。
土壤酸碱度一般可分为以下几级：
土壤酸碱度 又称“土壤反应”。它是土壤溶液的酸碱反应。主要取决于土壤溶液中氢离子的浓度，以pH值表示。pH值等于7的溶液为中性溶液；pH值小于7，为酸性反应；pH值大于7为碱性反应。
土壤酸碱度一般可分为以下几级：
pH值 土壤酸碱度
＜4.5 极强酸性
4.5—5.5 强酸性
5.5—6.5 酸性
6.5—7.5 中性
7.5—8.5 碱性
8.5—9.5 强碱性
＞9.5 极强碱性
土壤酸碱度对土壤肥力及植物生长影响很大，我国西北、北方不少土壤pH值大，南方红壤pH值小。因此可以种植和土壤酸碱度相适应的作物和植物。如红壤地区可种植喜酸的茶树，而苜蓿的抗碱能力强等。土壤酸碱度对养分的有效性影响也很大，如中性土壤中磷的有效性大；碱性土壤中微量元素（锰、铜、锌等）有效性差。在农业生产中应该注意土壤的酸碱度，积极采取措施，加以调节。
常见作物最佳的土壤酸碱度范围是多少？
土壤酸碱度对植物养分的有效性、土壤的结构性和作物生长都有很大的关系。首先，土壤中的有机态养分要经土壤微生物参与活动，才能使之转化为速效态养分供植物吸收，而参与有机质分解的微生物大多数在接近中性的环境下生长发育，因此土壤养分的有效性一般以接近中性反应时为最佳。其次，土壤酸碱度对土壤结构性也有影响。酸性土壤中，氢离子浓度?螅菀装呀禾逯? 钙离子代换出来淋失，故酸性土易板结。而碱性土壤含有大量代换性钠离子和氢氧离子，使土粒分散，干后板结，造成碱土的结构性不良。另外，土壤酸碱度与植物生长也有很密切关系。自然界里，一些植物对土壤酸碱条件要求严格，它们只能在某一特定的酸碱范围内生长，这些植物就可以为土壤酸碱度起指示作用，故称指示植物。如映山红只在酸性的土壤上生长，称为酸性土的指示植物；柏木是石灰性土的指示植物，而碱蓬是碱土的指示植物。不同的栽培植物也有不同的最适宜生长的酸碱度范围（见下表），知道了它们各自最佳的生长范围，我们就可以因地制宜地根据土壤酸碱度，选择合适种植的作物；或根据作物，调节土壤酸碱度到合适的范围。
土壤酸碱度的调节：
1、酸性土壤的改良
经常使用石灰。达到中和活性酸、潜性酸、改良土壤结构的目的；也可用紫色页岩粉、粉煤灰、草木灰等。
2、中性和石灰性土壤的人工酸化
露地花卉可用硫磺粉（50g/平方米）或硫酸亚铁（150克/平方米），可降低0.5——1个pH单位。也可用矾肥水浇制。
3、碱性土壤
施用石膏，还可用磷石膏、硫酸亚铁、硫磺粉、酸性风化煤。
主要作物生长最佳的土壤酸碱度
作物名称 酸碱度 作物名称 酸碱度 作物名称 酸碱度
水稻 6.0－7.0 花生 5.0－6.0 栗 5.0－6.0
小麦 6.0－7.0 烟草 5.0－6.0 西瓜 6.0－7.0
玉米 6.0－7.0 茶 5.0－5.5 甘蓝 6.0－7.0
大豆 6.0－7.0 马铃薯 4.8－5.4 番茄 6.0－7.0
甘蔗 6.0－8.0 橙、柑 5.0－7.0 南瓜 6.0－8.0
甘薯 6.0－6.0 荔枝 6.0－7.0 黄瓜 6.0－8.0
典型应用
用于土壤酸碱度测量
接口说明
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |

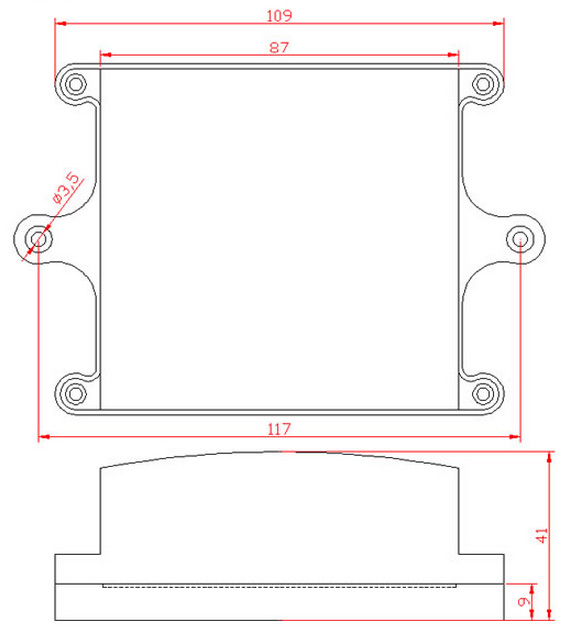

外形尺寸

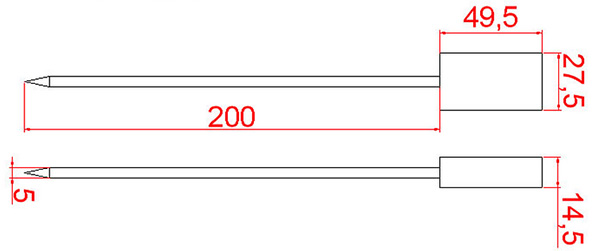

土壤PH探头尺寸
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
详细通讯协议，请下载产品说明书。

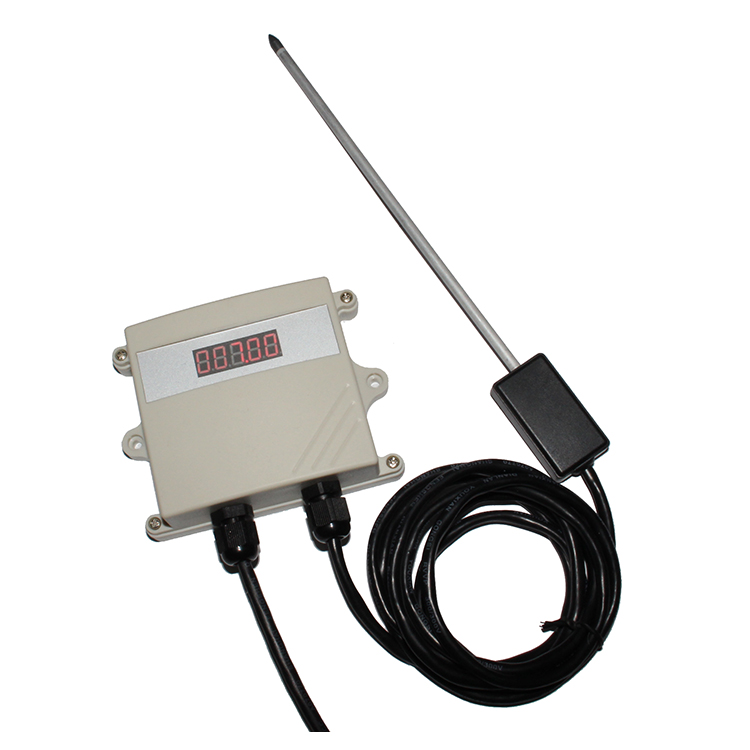

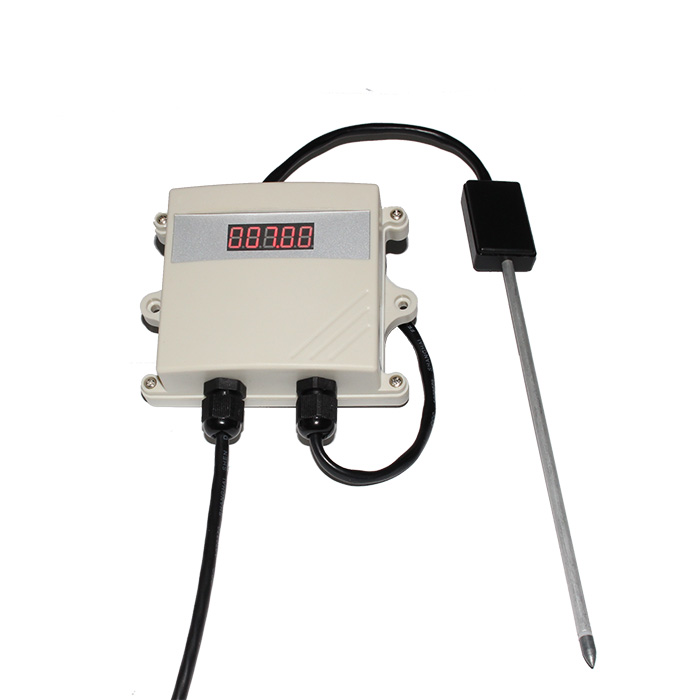

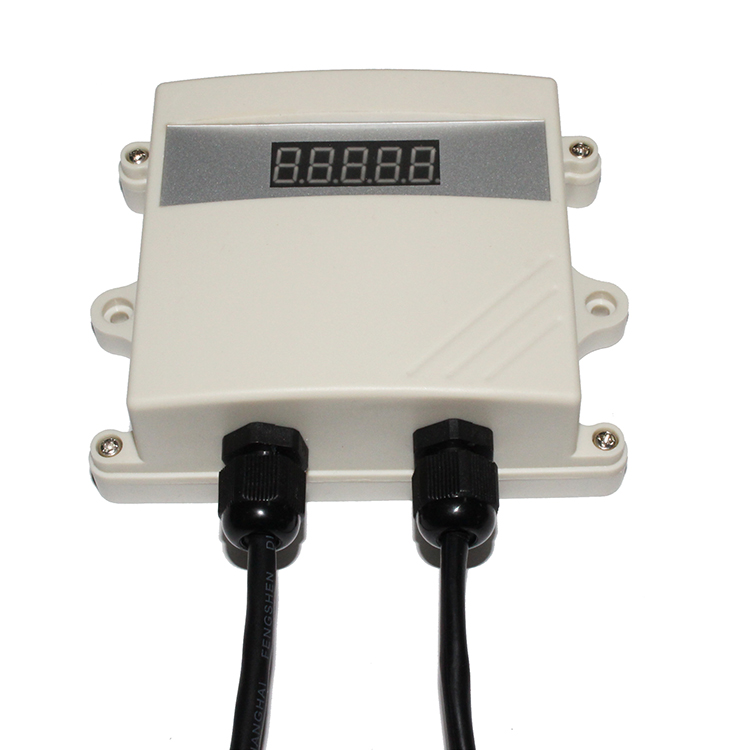

产品图片
关键词： 土壤酸碱度,PH值传感器,土壤PH,RS232 PH值,RS485酸碱度,酸碱度仪，PH值计,MODBUS-RTU， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
下载地址： http://www.klink.cn/support/download/4/KD21B20.html （请复制到浏览器地址栏后打开）
