快乐海岸 KM63B30-PM户外粉尘PM2.5及PM10一体式传感器

产品介绍

PM2.5 PM10传感器又称作为粉尘传感器，KM63B30-PM 使用激光散射原理，能够得到空气中0.3 ～ 10 微米悬浮颗粒物的PM2.5和PM10浓度。使用进口激光器与感光部件，体积小，数据稳定可靠；内置风扇，数字化输出，集成度高。
KM63B30-PM 小型气象站百叶箱式粉尘传感器为RS485总线式传感器，是针对气象环境监测而设计的专用传感器，内置核心传感器全部为优质器件。仪器能够连续监测粉尘浓度，值都转换成MODBUS-RTU标准电信号传输给关联设备。
应用领域： PM2.5检测仪、净化器、新风机、过滤系统、气象等；

技术参数

参数	技术指标
PM2.5测量范围	0.0-999.9μg/m3
PM10测量范围	0.0-1999.9μg/m3
湿度测量范围	0~100RH
最小分辨粒径	0.3μm
计数效率	70%@0.3μm 98%@0.5μm
相对误差	±15%和±10μg/m3的最大值 25℃,50%RH
使用寿命	8000小时
响应时间	1s
工作大气压力	86KPa~110KPa
波特率	9600
通讯端口	RS485
供电电源	总线供电，DC6V-24V 1A
耗电	2W
运行温度	-30 - 85℃
工作湿度环境：	0～95%RH
外形尺寸	见尺寸图

产品特点

1、数据准确：激光检测，稳定、一致性好；
2、响应快速：场景变换响应时间小于10秒；
3、户外防雨设计结构；
4、分辨率高：分辨颗粒最小直径达0.3微米；
5、防絮设计：专门计算栅栏间距进风口，有效阻挡柳絮等絮状物；
8、清洁孔：独立的清洁孔设计，方便维护；
9、标准MODBUS-RTU输出。

接线方式

设备出厂前自带了1引线，每根线芯的颜色已按下表进行了规定，请严格按照要求进行接线，否则会烧毁设备。

线芯颜色	标号	说明
红色	VCC	电源正极，电压范围：DC6-24V
绿色	GND	电源负极
黄色	A+	RS485 A+
兰色	B-	RS485 B-

外形尺寸

通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-15,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。

1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，查询数据长度范围为1-5。
设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，光照度、CO2、温度、湿度、大气气压值数据各占2个字节，为无符号整型数据。
例如：查询1号设备上5个参数值传感器数据：
发送：01 03 00 00 00 02 C4 0B
回应：01 03 04 03 7B 04 B2 08 DB
上例回复数据中：01表地址1，0A表数据长度为10个字节，由于测点数据长度占2个字节，比如第1个数据为03 7B (都是十六进制), 折成10进制方法:
V=256*0x03+0x7B =891。
即为：891,实际值需除以10，则PM2.5浓度为89.1ug/m3。

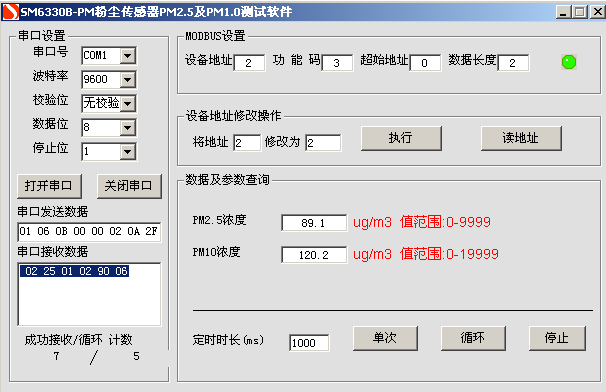

每个状态量都可以单独查询，具体寄存器可参考组态软件里的对照表。
在组态软件中，寄存器对照表：

序号	寄存器名称	寄存器地址	值范围	直实值
1	PM2.5浓度	40001	0 - 9999	测量值除以10
2	PM10浓度	40002	0-19999	测量值除以10

2）查询设备地址
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x03][ 00 00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 03 00 00 00 01 91 81
设备响应: 01 03 02 03 1E 38 BC
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]
比如：01 03 02 03 1E 38 BC 表明设备地址为01 。

3）设备地址设置（功能号：0x06辅助命令号：0x0B ）
我们可以用此参数来设置设备的设备地址，值范围为1-35,注意，为方便用户对设备地址的查询，设备带有通配地址250，即0xFA,当多个设备在总线上时，请不用使用通配地址对设备进行参数操作。
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [参数值:占2个字节] [CRC16]
比如不清楚当前设备地址，可以直接用通配地址对设备进行地址设置，我们将当前设置地址设置为1，命令为： 01 06 0B 00 00 02 0A 2F
设备响应: 02 25 01 02 90 06
响应格式为：
设备响应格式：[设备地址][ 25] [源地址：1个字节] [新地址：1个字节] [CRC16]
若设备正确响应，表明参数设置成功
其它参数设置等非常用功能，不建议用户随意更改或校正，说见随机测试软件
