产品介绍
KM53B85工业型风速传感器为RS485总线式传感器，是一种专门用以监测风速 的检测仪表。仪器能够连续监测风速并远程显示，同时将风速转换成MODBUS-RTU 标准RS485电信号传输给关联设备。
风速传感器采用塑料材质，使用特种模具精密压铸工艺，尺寸公差甚小表面精 度甚高，内部电路均经过防护处理，整个传感器具有很高的强度、耐候性、防腐蚀和 防水性。电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期 使用，同时配合内部进口轴承系统，确保了风速采集的精确性。
电路PCB采用车工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在- 20°C〜60°C,湿度10%—95%范围内均能正常工作。
风速传感器体积小巧，法兰盘底座，携带、安装方便快捷、外观精美，测量精度 高，量程宽，稳定性能好，低功耗，数据信息性度好，信号传输距离长，抗外界干扰 能力强，信号输出形式多样，铝合金材料质量轻，强度高。
可广泛应用于温室、环境保护、气象站、船舶、码头、重机、吊车、港口、码头、缆车、任何需要测量风速的场所。
注：同时购买风速和风向两个设备的一般出厂时，风速默认地址为2.
技术参数
| 参数 | 技术指标 |
| 启动风速 | 0.5m/s |
| 分辨率 | 0.1m/s |
| 波特率 | 9600 |
| 系统误差 | ±3% |
| 信号输出方式 | RS485 |
| 供电电源 | 总线供电，DC12V-24V 1A |
| 耗电 | 4W |
| 运行温度 | -40 - 85 C |
| 工作湿度环境： | 0〜95%RH |
| 标配线长 | 3米 |
| 外形尺寸 | 见尺寸图 |
产品结构
电源及RS485通讯接口
请根据电线上标识进行接线。
| 线芯颜色 | 标号 | 说明 |
| 红色 | VCC | 电源正极，电压范围：DC6-24V |
| 黑色 | GND | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 蓝色 | B- | RS485 B- |
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8，n，1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。
1)读取数据(功能码为0x03 )
[设备地址][03][ 00 2A][00 01][CRC16 校验]
注：数据长度为2字节，状态值查询数据长度固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，方向值数据占用2个字节。为整型数据。
例如：查询2号设备上数据：
发送：02 03 00 2A 00 01 [CRC16 校验]
回应：02 03 02 00 61 [CRC16 校验]
上例回复数据中：02表地址1，02表数据长度为2个字节，00 61为风速值，换算成 十进制为97,再除以一百为当时的风速，也就是0.97米/秒风速
命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前，低位在后;
CRC校验码低位字节在前，高位字节在后；
读取风速值：
(从设备地址02号，波特率为9600，N，8，1)
| 从设备地址 | 功能码 | 起始寄存器地 址 | 寄存器个数 | CRC-L | CRC-H | ||
| 0x02 | 0x03 | 0x00 | 0x2A | 0x00 | 0x01 | 0XA5 | 0xF1 |
从设备回应
| 从设备地址 | 功能码 | 数据区字节数 | 寄存器数据 | CRC-L | CRC-H | |
| 0x02 | 0x03 | 0x02 | 0x00 | 0x00 | 0xFC | 0x44 |
2)更改设备地址（功能号：0x06 )
发送命令格式：
[设备地址][命令号:0x06][0x40 00] [00][目标地址：占1个字节][CRC16]
修改设备地址：
(从设备地址02号，修改为03号)
| 从设备地址 | 功能码 | 起始寄存器地址 | 修改后数据 | CRC-L | CRC-H | |
| 0x02 | 0x06 | 0x20 | 0x00 | 0x00 | 0x03 | 0x02 |
从设备回应
| 从设备地址 | 功能码 | 起始寄存器地 址 | 修改后数据 | CRC-L | CRC-H | ||
| 0x03 | 0x06 | 0x20 | 0x00 | 0x00 | 0x03 | 0XDD | 0xE9 |
注：同时购买风速和风向两个设备的一般出厂时，风速默认地址为2.

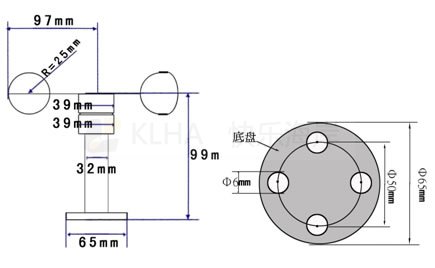

外形尺寸
下载地址： http://www.klink.cn/support/download/4/KM53B85.html （请复制到浏览器地址栏后打开）
