产品介绍
KM30V02土壤水分温度检测传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。采用0-2V电压多种工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。与数据采集器配合使用，可作为水分及温度定点监测或移动测量的仪器。
土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。KM30V02是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分及温度测量传感器。水分检测采用世界先进的最新FDR原理制作，其性能和精度可与TDR型和FD型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。本产品可应用在1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分及温度控制系统(3) 食用菌水分及温度控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。
KM30V02 为快乐海岸自主研发产品，采用工业级精密核心元件，使其具有优越的准确性 与长期稳定性。小巧化的体积设计，方便携带和安装。结构设计合理密封，不锈钢探针保证适 用性和广泛性。以环氧树脂密封胶灌封，可以直接埋入土壤中使用且不受腐蚀，保证较长的使用寿命。很高的测量灵敏度和精度，采用高抗干扰设计，性能可靠稳定。
技术参数
| 参数 | 技术指标 |
| 电源电压范围 | DC12～24V(直流电压) |
| 水分测量范围 | 0～24%（可订制量程） |
| 水分测量精度 | 3%FSD |
| 温度测量范围 | -30℃~+70℃ |
| 温度测量精度 | 0.5℃(0℃~+70℃) |
| 探针长度 | <100mm |
| 探针直径 | Φ3.5mm |
| 探针材料 | 不锈钢 |
| 密封材料 | 环氧树脂 |
| 响应时间 | < 1 秒 |
| 测量稳定时间 | < 2 秒 |
| 输出信号 | 0-2V |
| 测量频率 | 100MHz |
| 测量区域 | 以中央探针为中心，周围 30mm 高为 100mm 区域 |
| 产品功耗 | < 0.5W |
| 运行环境： | -30℃～+85℃ |
| 外形尺寸 | 见尺寸图 |
接口说明

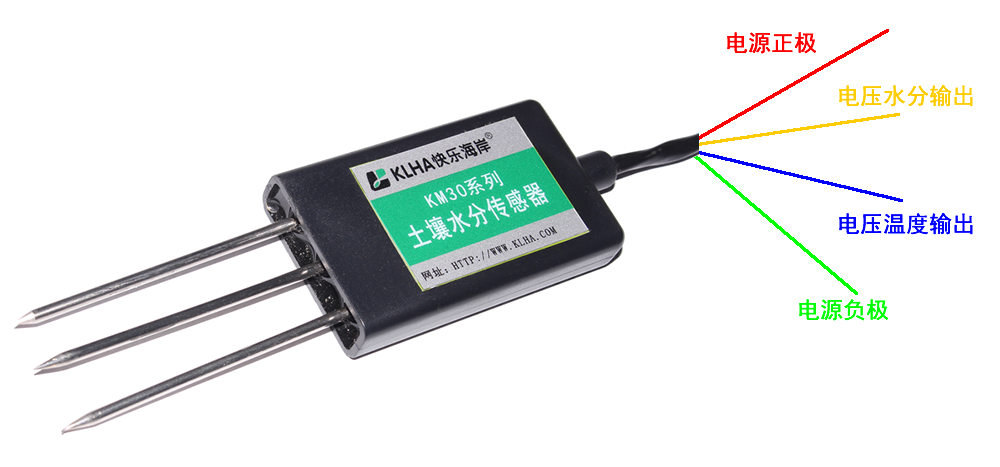

设备为三芯输出接口，红线、黑线是传感器电源接口，兰线是电流输出接口。
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC12-24V |
| 绿色 | V- | 电源负极 |
| 兰色 | T | 电压温度输出正 |
| 黄色 | I | 电压湿度输出正 |
使用说明
土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘 干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的 质量在土壤总质量中占的百分比。实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过 24%的值没有实际意义。农作物正常生长所需的适宜含 水率土壤为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和 各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。
例：输出量程为 0～2V
因输出为模拟量，在常用水中，最大输出值约为 2V，故 DC2V 可作为设定的满量程。下面 介绍电压与具体水分数值的关系。本设定的水分检测量程为 0-24%，那电压与含水量的关系如 下表所示：若水分满量程记为 V1，读出的电压值为 V,那实际对应的水分含量值 HR 为： HR=V*HA/V1 ，则常用数据可列表如下：
| 电压值( V ) | 含水量值（%） | 计算过程 |
| 0 | 0 | （0-0）*24/2 |
| 0.2 | 2.4 | （0.2-0）*24/2 |
| 0.4 | 4.8 | （0.4-0）*24/2 |
| 0.6 | 7.2 | （0.6-0）*24/2 |
| 0.8 | 9.6 | （0.8-0）*24/2 |
| 1.0 | 12.0 | （1.0-0）*24/2 |
| 1.2 | 14.4 | （1.2-0）*24/2 |
| 1.4 | 16.8 | （1.4-0）*24/2 |
| 1.6 | 19.2 | （1.6-0）*24/2 |
| 1.8 | 21.6 | （1.8-0）*24/2 |
| 2.0 | 24.0 | （2.0-0）*24/2 |
因输出为模拟量，在加热到电压不会增加时，最大输出值约为 2V，故 DC2V 可作为设定的满量程。下面介绍电压与具体温度数值的关系。本设定的温度检测量程为 0-60℃，那电压与温度的关系如下表所示：若温度满量程记为 V1，读出的电压值为 V,那实际对应的温度值 HR 为： HR=V*HA/V1 ，则常用数据可列表如下：
| 电压值( V ) | 温度值（℃） | 计算过程 |
| 0 | 0 | （0-0）*60/2 |
| 0.2 | 6 | （0.2-0）*60/2 |
| 0.4 | 12 | （0.4-0）*60/2 |
| 0.6 | 18 | （0.6-0）*60/2 |
| 0.8 | 24 | （0.8-0）*60/2 |
| 1.0 | 30 | （1.0-0）*60/2 |
| 1.2 | 36 | （1.2-0）*60/2 |
| 1.4 | 42 | （1.4-0）*60/2 |
| 1.6 | 48 | （1.6-0）*60/2 |
| 1.8 | 54 | （1.8-0）*24/2 |
| 2.0 | 60 | （2.0-0）*24/2 |
安装尺寸
下载地址： http://www.klink.cn/support/download/4/KM30V02.html （请复制到浏览器地址栏后打开）
