产品介绍
KM21M10-2温湿度传感器为可远距离传输的温湿度传感器，采用4-20mA工业通用接口，可直接接入各种显示仪表，实现温湿度监测。
本产品可应(1)SMT行业温湿度数据监控 (2) 电子设备厂温湿度数据监控(3) 冷藏库温湿度监测(4) 仓库温湿度监测 (5) 药厂GMP监测系统(6) 环境温湿度监控(7) 电信机房温湿监控 (8) 其它需要监测温湿度的各种场合等。
本产品为新一代温湿度传感器，采用进口数字温度传感器为核心元件，使其具有优越的准确性与长期稳定性。新一代产品具有温度补偿和线性化处理电路。本系列传感器采用分体式探头，可选配多种外置式进口高精度数字温湿度传感器，使现场测量更加灵活多变，可适应多种场合。
技术参数
| 参数 | 技术指标 |
| 温度测量范围 | -40℃~80℃（量程可订制） |
| 自带传感器 | SLHT4-1 |
| 显示测湿范围 | 0~100%RH |
| 测量精度 | 1%FSD |
| 带载能力 | 12V 供电 600Ω 24V 供电 1.2KΩ |
| 输出接口 | 4-20mA ±0.5℃ |
| 耗电 | <4mA |
| 存储温度 | -40 - 85℃ |
| 运行环境： | -40℃～+85℃ |
| 外形尺寸 | 110×85×40mm³ |
接口说明
设备自带两个接口，一个是传感器接口，一个是电流接口。如右图所示：左边为4-2mA输入端，右边为温湿度传感器接口。
左边4-2mA接口会引出四个接线座方便用户接线。本设备温度与湿度电流输出共地，供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示：
| 标号 | 说明 | 线色 | 技术说明 |
| V+ | 供电电源正 | 红色 | 12-24V输入电压正极 |
| V- | 供电电源负 | 绿色 | 12-24V输入电压负极 |
| H+ | 湿度输出正 | 黄色 | 湿度4-20mA对应0-100%RH |
| T+ | 温度输出正 | 兰色 | 温度4-20mA对应-40-120℃ |

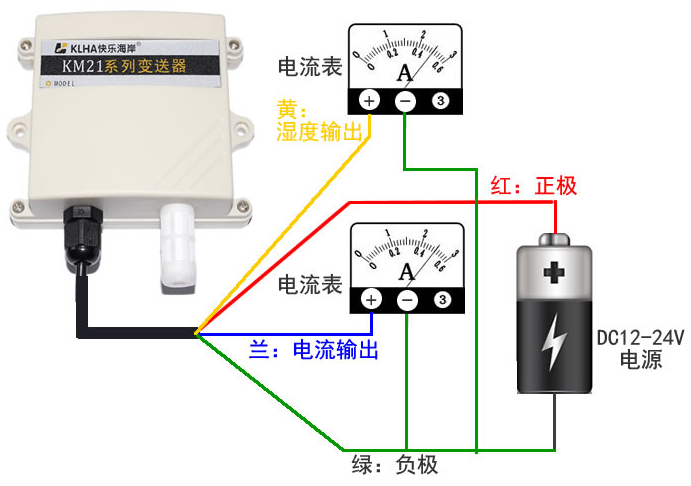

本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与H+之间为湿度信号电流输出；V-与T+之间为温度信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。
使用说明
因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体温度和湿度数值的关系。
本设定的湿度检测量程为0-100%RH，那电流与湿度的关系如下表所示：若，湿度满量程记为HA，读出的电流值为AR,那实际对应的湿度值HR为：
HR=（AR-4）*HA/16 ，则常用数据可列表如下：
| 读出电流值(mA) | 读出湿度值(100%RH) | 计算过程 |
| 4 | 0 | (4-4)*100/16 |
| 8 | 25 | (8-4)*100/16 |
| 12 | 50 | (12-4)*100/16 |
| 16 | 75 | (16-4)*100/16 |
| 20 | 100 | (20-4)*100/16 |
设定的温度测量范围为:-40至120℃,那电流与温度的关系如下表所示: 若，温度满量程记为TA，读出的电流值为AR,那实际对应的湿度值TR为：
TR=（AR-4）*TA/16-30
| 读出电流值(mA) | 读出温度值(℃) | 计算过程 |
| 4 | -40 | (4-4)*160/16-40 |
| 8 | 0 | (8-4)*160/16-40 |
| 10 | 20 | (10-4)*160/16-40 |
| 12 | 40 | (12-4)*160/16-40 |
| 16 | 80 | (16-4)*160/16-40 |

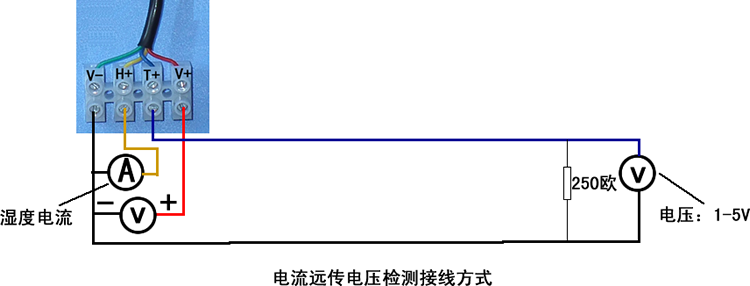

可以转换成1-5V的电压信号，则可以直接接入可检测电压信号的PLC使用。以温度信号，电压检测为例，接线方法如下图所示：

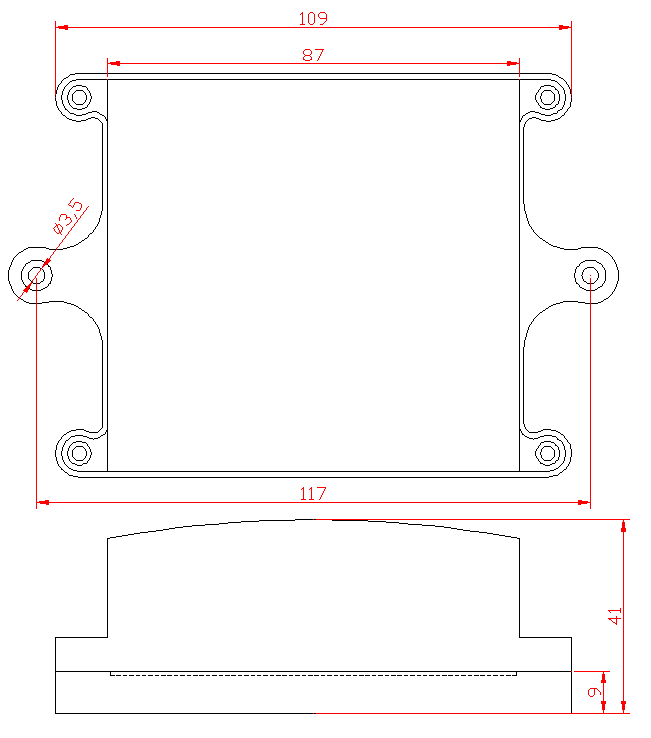

安装尺寸
下载地址： http://www.klink.cn/support/download/4/KM21M10-2.html （请复制到浏览器地址栏后打开）
