产品介绍
KM21B30-WT漏水控制器是一款成本低廉的智能化液体泄漏检测设备，其输出信号包含继电器信号和485信号。不需要外加转换模块就可以轻松的与各种监控系统相整合，实现远程报警及远程设备的控制。SM2130-WT漏水控制器可监控长达200米的双芯漏液传感电缆。它既可以和检测线缆安装使用，也可以和它其检测探头配套使用，一旦检测到液体，控制器立即启动继电器，输出常开常闭无源信号，可与其它集成采集主机联网使用。该产品采用标准的modbus-RTU通信，方便与监控系统集成。适用于检测机房基站、仓库、图书馆、博物馆和工业现场等重要场所的实时泄漏检测，更加可用于空气处理装置、冷冻机组、液体容器、泵槽等需要监测泄漏的设备。
技术参数
| 参数 | 技术指标 |
| 支持双芯漏液传感电缆 | 200米 |
| 自带传感器 | 支架式 |
| 显示值范围 | 0或1 |
| 通讯接口 | RS485 MODBUS-RTU协议 |
| 阀值调节方式 | 内部电位器 |
| 继电输出 | AC220V 10A |
| 耗电 | <100mA |
| 存储温度 | -40 - 85℃ |
| 运行环境： | -40℃～+85℃ |
| 外形尺寸 | 110×85×40mm³ |
使用说明
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |

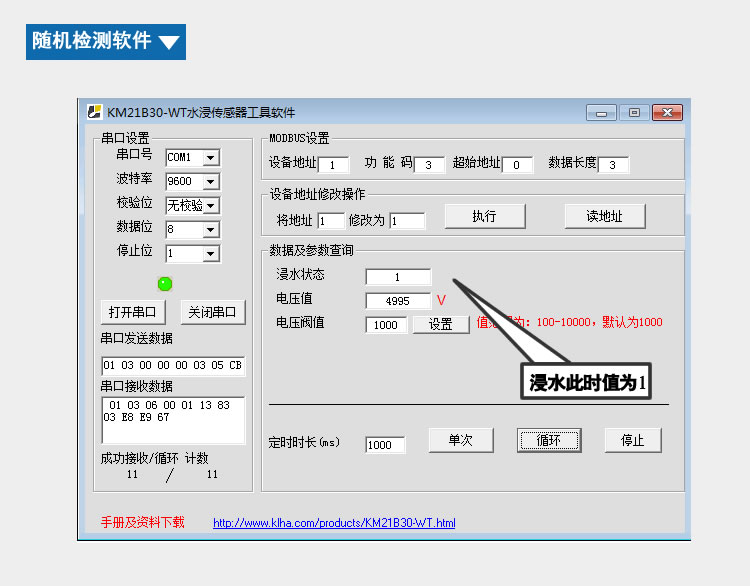

通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
详细通讯协议，请下载产品说明书。

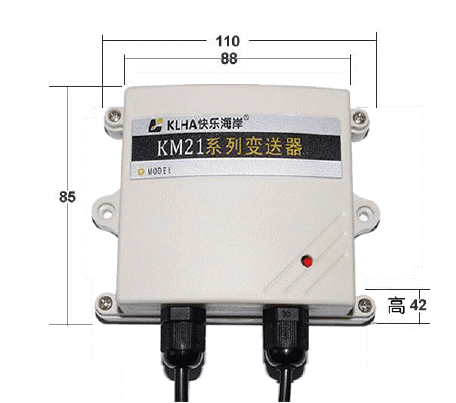

外形尺寸

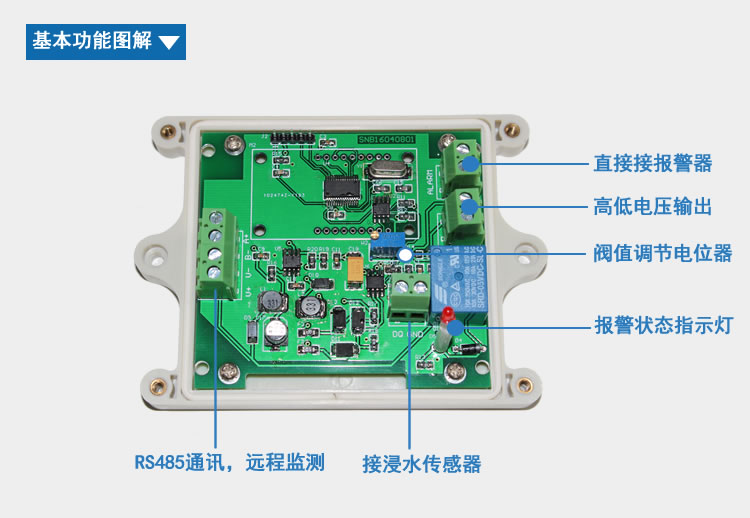

基本应用

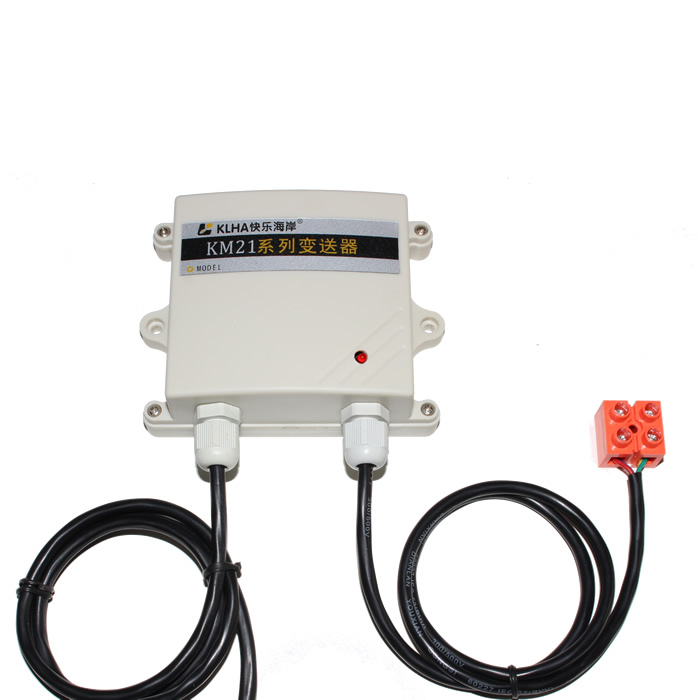

实拍照片
下载地址： http://www.klink.cn/support/download/4/KM21B30-WT.html （请复制到浏览器地址栏后打开）
