产品介绍
KD21B60 LED显示光照度传感器为RS485总线式光照度传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。适用于各种场所,尤其适用于农业大棚、城市照明等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
以下是各种环境照度值：单位lux。黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。
技术参数
| 参数 | 技术指标 |
| 光照度测量范围 | 0-65535Lux |
| 最大允许误差 | ±5%； |
| 重复测试 | ±3%； |
| 温度特性 | ±0.5%/℃ |
| 波特率 | 9600 |
| 通讯方式 | RS485 |
| 电源 | DC6V-24V 1A |
| 功耗 | <2W |
| 存储温度 | -40 - 85℃ |
| 运行环境： | -40℃～+85℃ |
| 外形尺寸 | 见尺寸图 |
接线
直接使用设备自带的引线，根据颜色提示进行接线
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 黄色 | A+ | RS485 A+ |
| 兰色 | B- | RS485 B- |

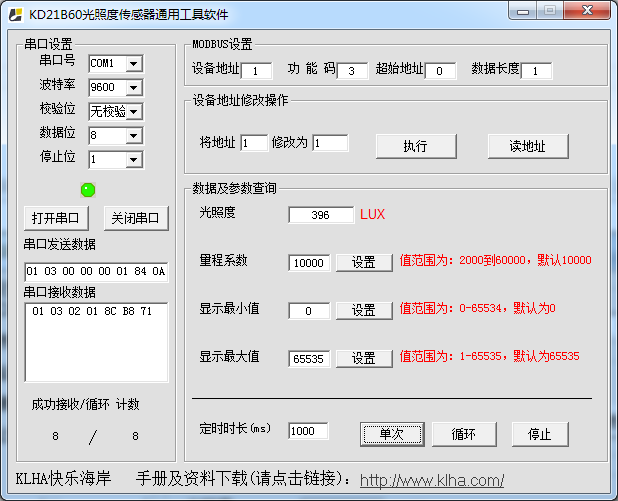

随机工具软件主界面
典型方案
KD21B60通过RS485总线的组网方式，可以将通讯距离延长到最长1000米，可以有效解决最简连接的距离过短问题。

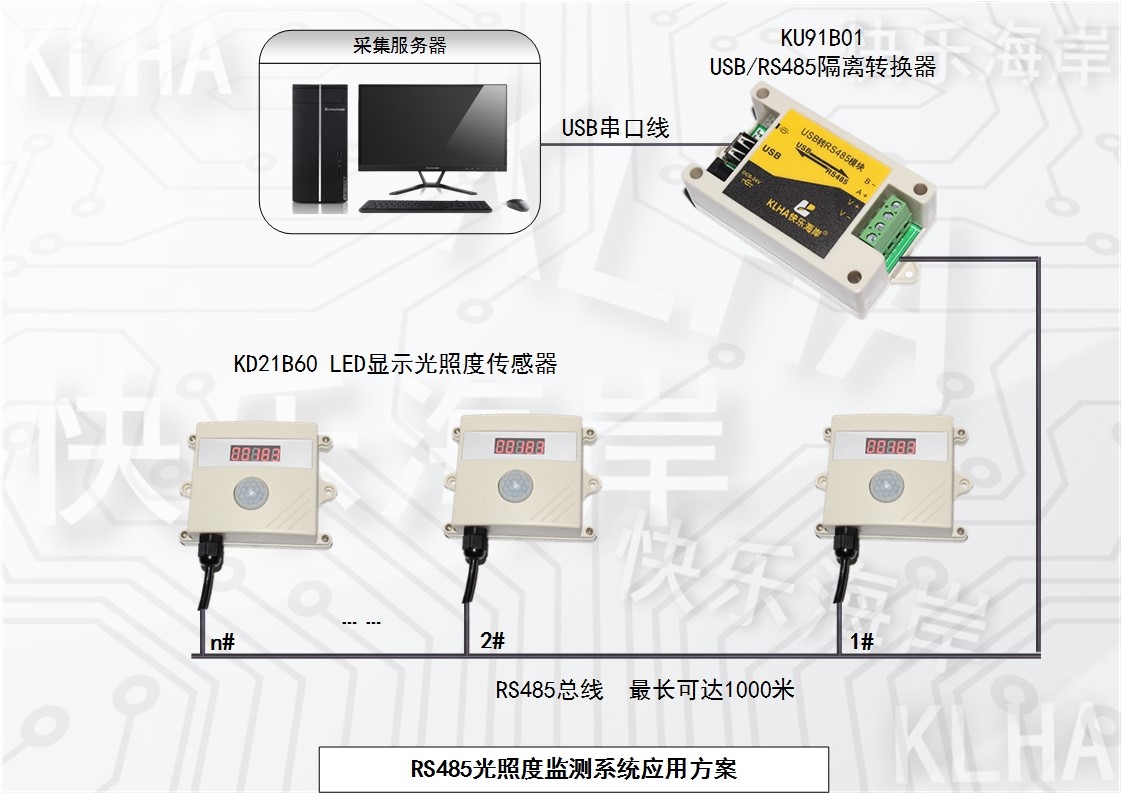

下图是基于KD21B60传感器典型光照度监测与控制的RS485组网结构图，每个KD21B60传感器都有一个节点编号，一个小系统，可以放置1-35个KD21B60传感器传感器。 因每个KD21B60传感器采用宽电源供电，所以整个系统都可以采用总线供电的方案。

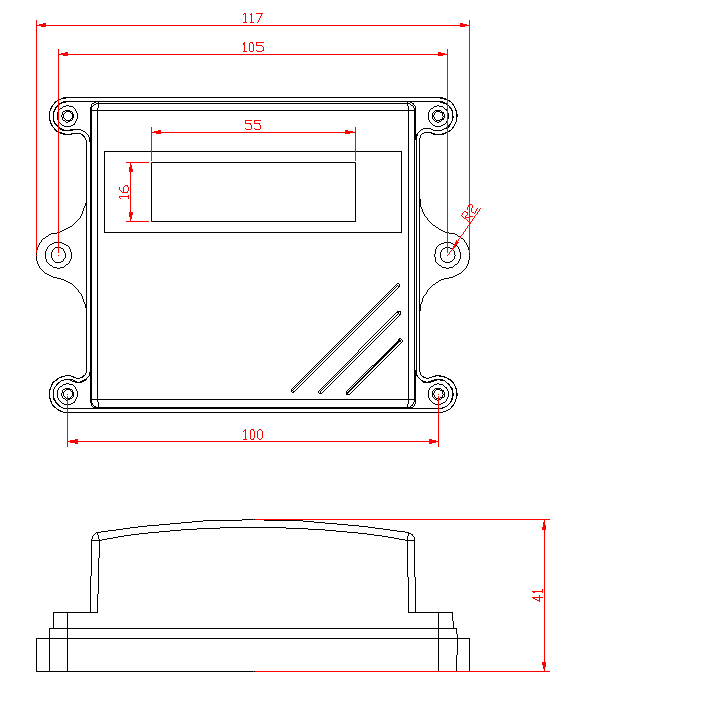

外形尺寸
实物照片
下载地址： http://www.klink.cn/support/download/4/2734.html （请复制到浏览器地址栏后打开）
