产品概述
KD21B30-PT1000温度变送器为可远距离传输的温度变送器，采用modbus标准通讯协议，可直接接入各种显示仪表，实现温度监测。
本产品可应(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7) 电信机房温度监控 (8) 其它需要监测温度的各种场合等。
本产品为新一代温度变送器，采用PT1000温度传感器为核心元件，使其具有优越的准确性与长期稳定性。本系列变送器采用分体式探头，使现场测量更加灵活多变，可适应多种场合。
技术参数
| 参数 | 技术指标 |
| 温度测量范围 | -30℃~+200℃ |
| 温度测量精度 | ±0.5℃ |
| 通讯端口 | RS485 |
| 供电电源 | DC6V-24V |
| 耗电 | <2W |
| 存储温度 | -40 - 85℃ |
| 运行环境 | -40 - 85℃ |
| 外形尺寸 | 见尺寸图 |
使用说明
设备自带两个接口，一个是传感器接口，一个是电源和RS485接口。右边接口会引出一根4芯线。供电电压建议为6-24V之间。具体颜色与引脚定义如下表所示：直接使用设备自带的引线，根据颜色提示进行接线。
| 线芯颜色 | 标号 | 说明 |
| 红色 | V+ | 电源正，电压范围：DC6-24V |
| 绿色 | V- | 电源负极 |
| 蓝色 | B- | RS485- |
| 黄色 | A+ | RS485+ |

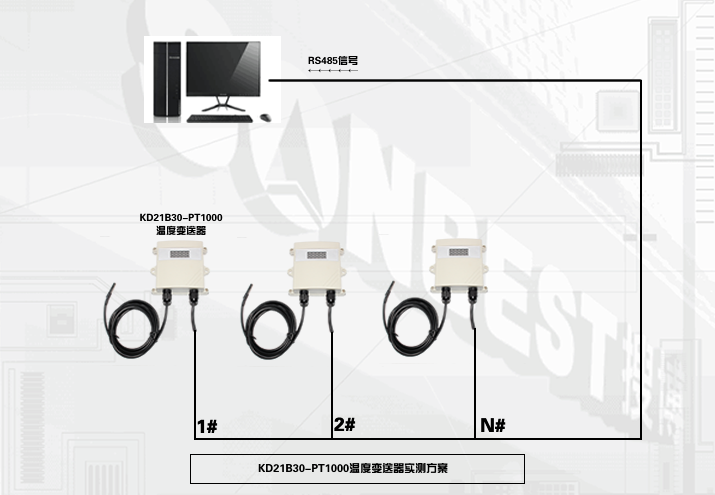

典型方案
通讯协议
设备所有操作或回复命令都为 16 进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2 字节][数据长度：2 字节][CRC16 校验]
意义如下：
A、设备地址：设备地址范围为 1-35,其中 250 即 0xFA 为通用查询地址，当不知道设 备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如 3 为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC 校验：CRC16 校验，高位在前，低位在后。
1） 读取数据(功能码为 0x03 )
[设备地址][03][起始地址：2 字节][数据长度：2 字节][CRC16 校验]
注：数据长度为 1字节，SD2102B-PT1000温湿度传感器值固定为 0x00 03
例如：查询 1 号设备上温湿度传感器数据：
发送：01 03 00 00 00 03 05 CB 00
回应 : 01 03 06 0B 65 0D E2 06 D8 CD 66
上例回复数据中：01表地址1，06表数据长度为6个字节，由于测点数据长度占两个字 节，比如第一个数据为0B 65, 折成10进制即为：2917, 因模块分辨率为0.01,该值需 除以100,即实际值为29.17度.
2） 更改设备地址（功能号：0x06 辅助命令号：0x0B ）
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占 1 个字节] [CRC16]
A、 目标地址：值范围为 1-35，目标地址与当前地址不能相同。
B、 00 00 为十六进制数，为固定值,不可更改。
比如将设备地址 1，更改为 2，
则命令为：01 06 0B 00 00 02 0A 2F
回复命令：02 25 01 02 90 06
3） 查询设备地址（功能号：0x03 辅助命令号：0x00 ）
发送命令格式：
[设备地址：0xFA][命令号:0x03][ 辅助命令号：0x00] [00 00 01] [CRC16]
说明：
A、设备地址 0xFA 为通用设备查询地址。
B、00 00 01 为十六进制数，为固定值,不可更改。
查询当前设备地址，命令为：FA 03 00 00 00 01 91 81
设备响应: 02 03 02 0B 65 3B 5F（当前地址为2）

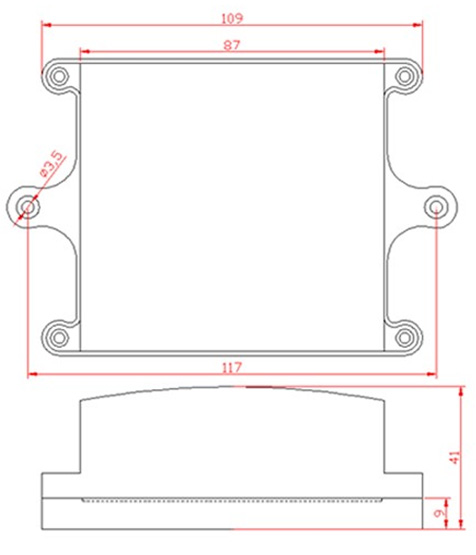

产品尺寸

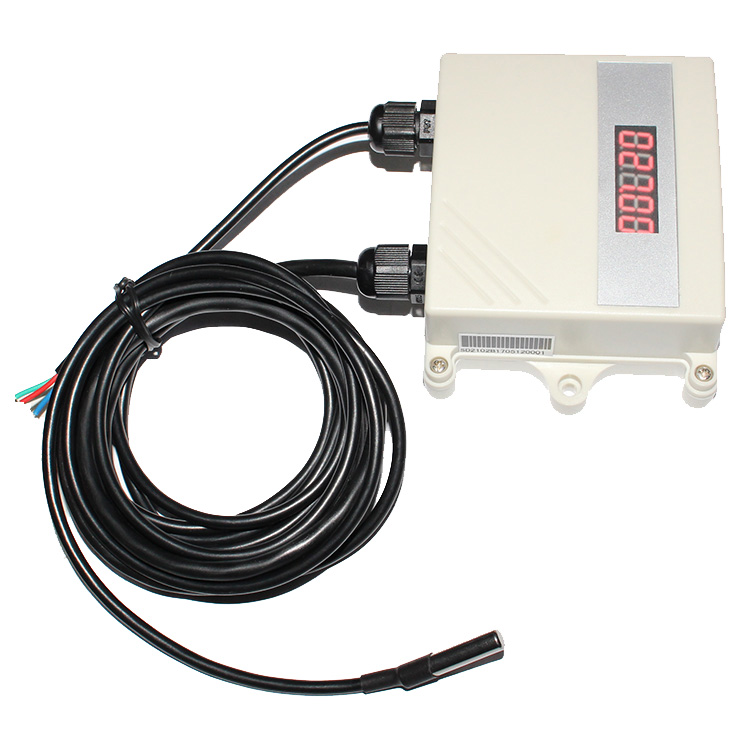

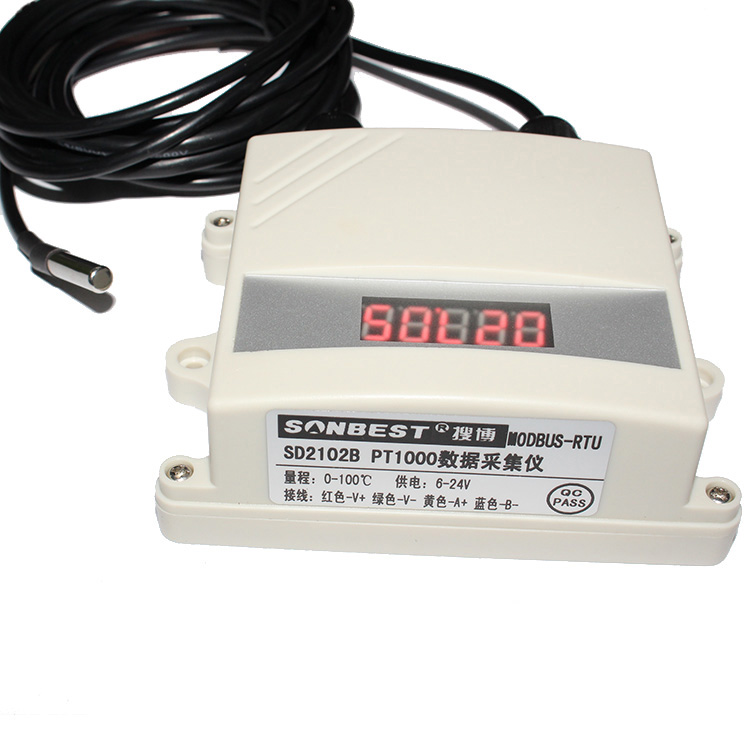

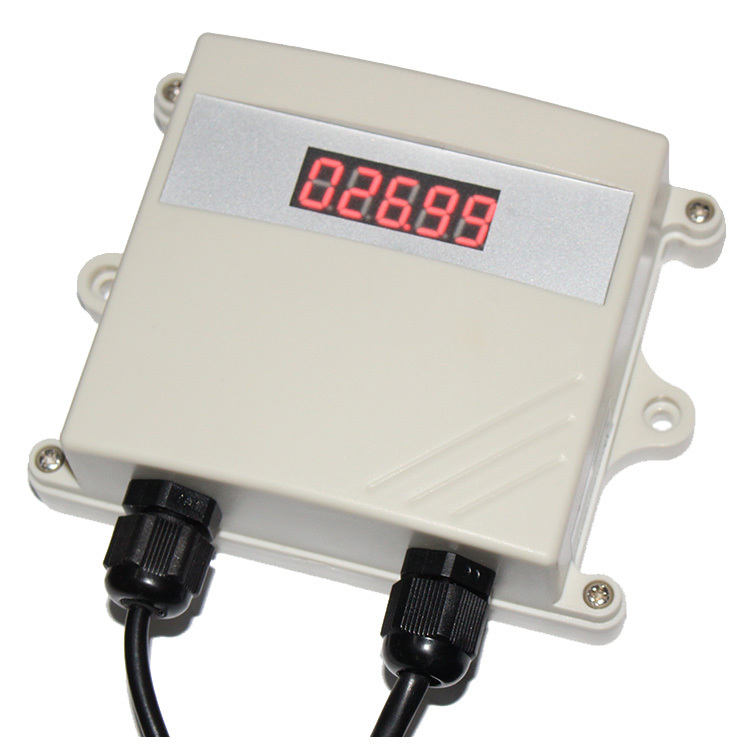

产品图片
下载地址： http://www.klink.cn/support/download/4/KD21B30-PT1000.html （请复制到浏览器地址栏后打开）
