产品介绍

 KC72B39设备风速传检测传感器、电压输入控制器及电源线等几部分组成，可以实现风速的自动控制。设备自带RS485通讯功能。

 用户自行设置上下限参数，设备有两路继电器输出。


应用与方案

技术参数

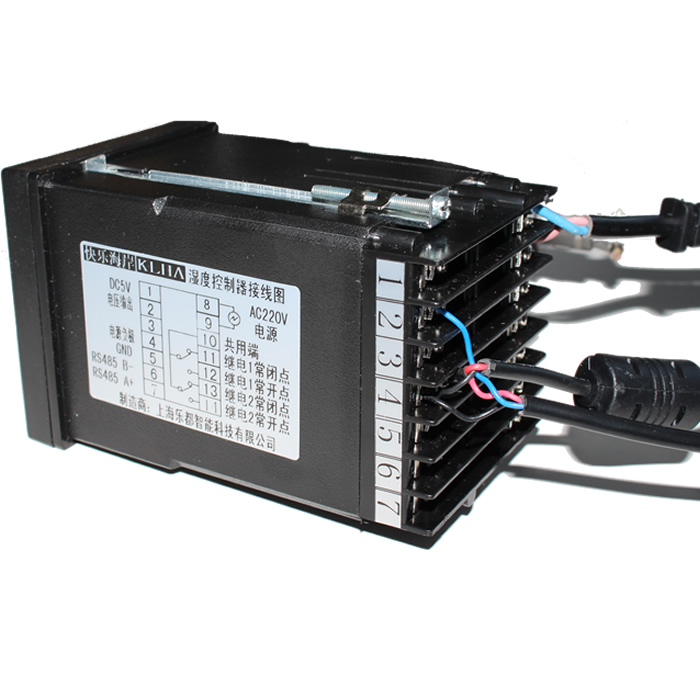

接口说明

 设备由单排4位数码管显示风速值。用户可以根据实际控制需求来设置上下限值，从来分别控制2个继电器的动作。
出厂前，风速传感器已与控制器接线接好。电源线也接了，用只需接上电源，并将用户的控制设备继入到继电器的触点。

设备为三芯输出接口，红线、黑线是传感器电源接口，兰线是电流输出接口。
具体颜色与引脚定义如下表所示：
说明       线色 技术说明
供电电源正 红色 12-24电源电压正极
供电电源负 黑色 12-24V输入电压负极
电压输出正 兰色 0-4.5V对应水分重量比含水率0-24%（体积比0-100%）
电压输出负 黑色 电压信号地

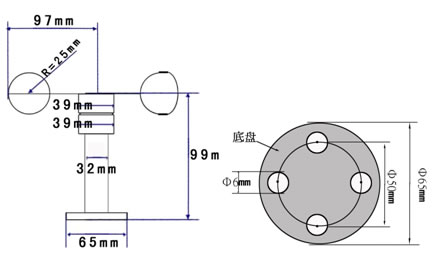

外形尺寸

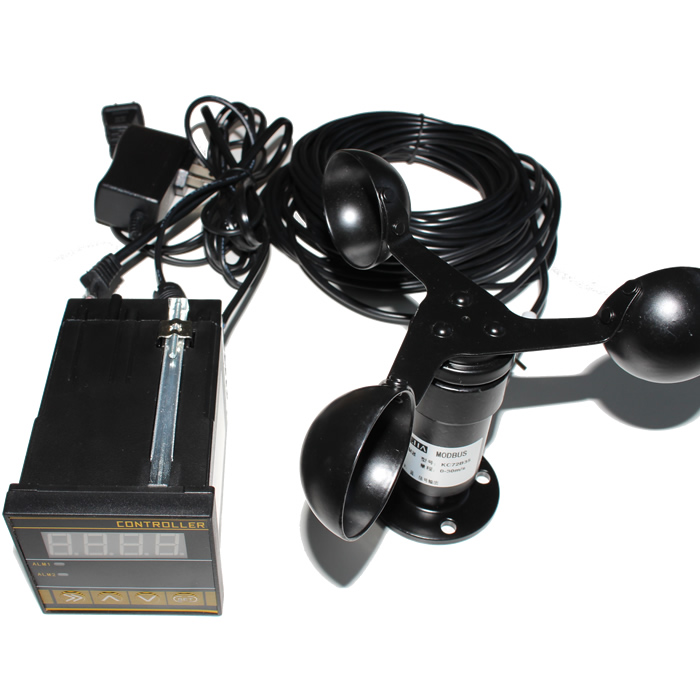

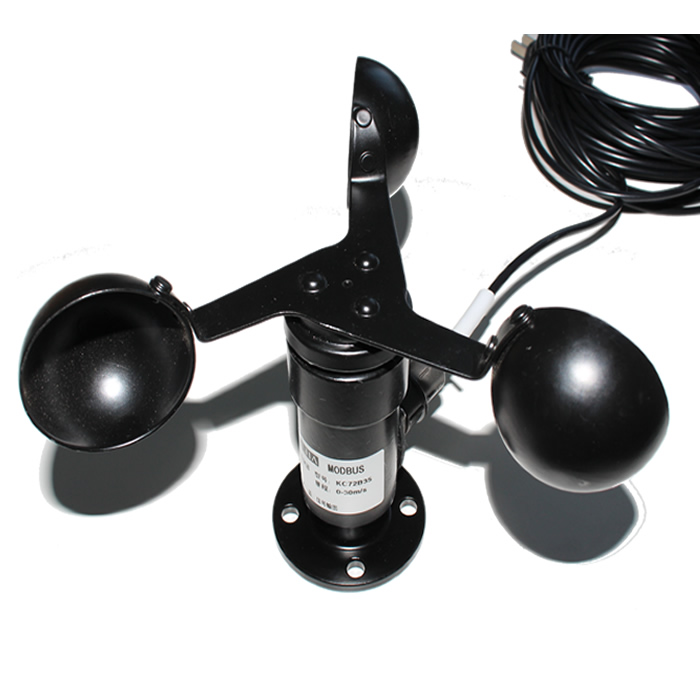

产品照片

应用开发资料

产品应用软件
